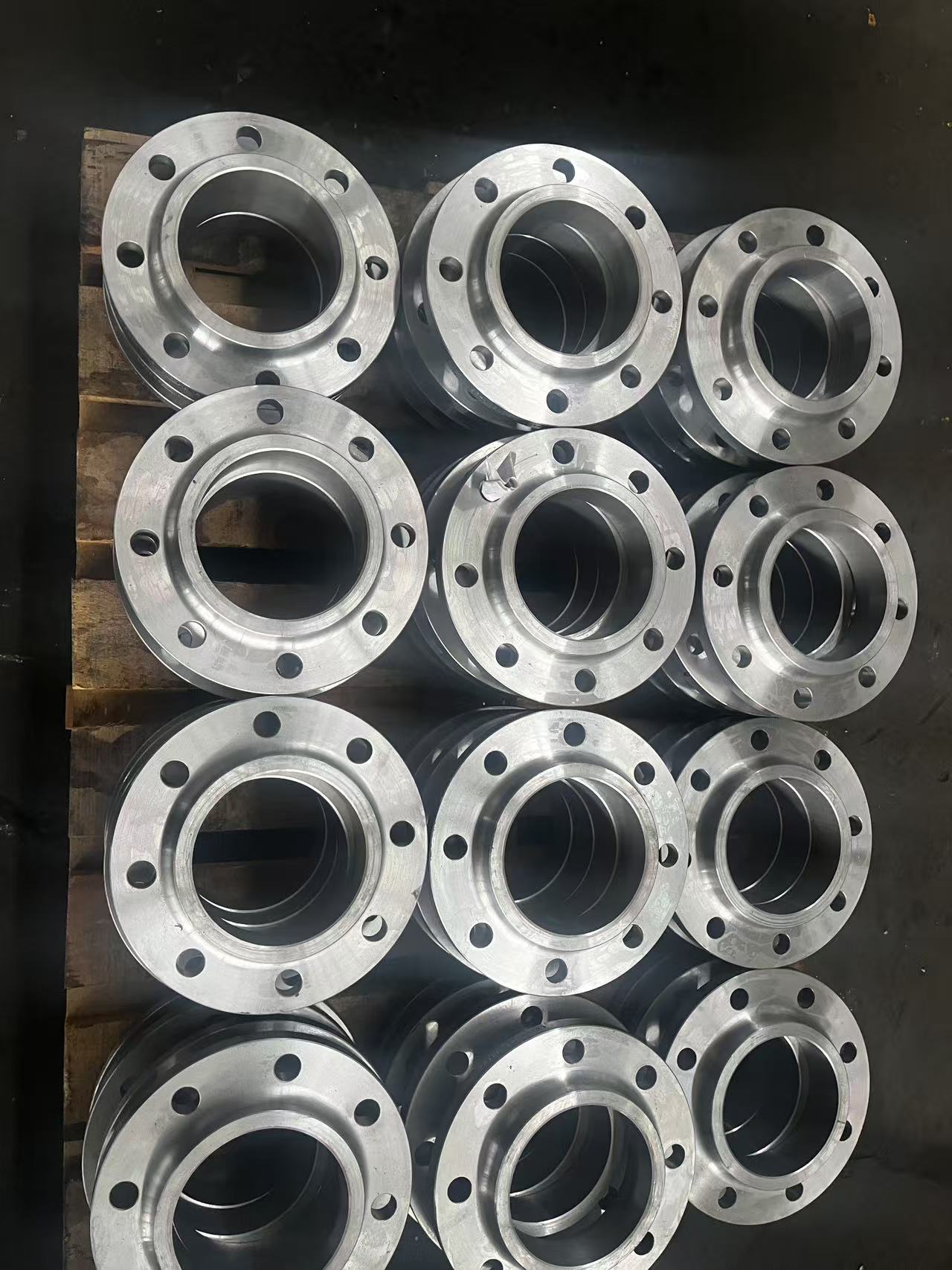

Requisitos de estanqueidad y normas de aceptación de deslizamiento en brida

Un deslizen la brida es un accesorio de conexión universal para tuberías industriales. Su rendimiento de sellado determina directamente la seguridad del transporte medio de tuberías, y los estándares de aceptación son la base central para asegurar la instalación adecuada y el funcionamiento estable a largo plazo de la brida. Lo siguiente aclara las especificaciones de aplicación de la brida deslizante desde dos aspectos: los requisitos de sellado del núcleo y las normas de aceptación de proceso completo, que son adecuados para la construcción de tuberías y escenarios de aceptación en la ingeniería municipal, la industria química, el suministro de agua y drenaje, y otras industrias.

I. requisitos de sellado del núcleo para el deslizen en la brida

1. Superficie de sellado cualificada precisión de sellado: la superficie de sellado de la deslizsobre la brida deberá ser plano sin defectos tales como arañazos, agujeros de aire, y grietas, con el error cóncavo-convexo no exceda el valor especificado. Debe hacer un contacto uniforme con la junta de sellado para evitar fugas medias causadas por la forma irregular de la superficie.

2. Adecuación adecuada de las juntas: seleccione las juntas adecuadas, como las de goma, amianto y metal, de acuerdo con la presión de trabajo de la tuber, el medio transportado y la temperatura de operación. El tamaño de junta se debe ajustar con precisión con la superficie de sellado de brida sin instalación excéntrica o superpuesta para garantizar un buen ajuste de sellado.

3. Tensión de Unión uniforme: mantenga la alineación coaxial cuando las bridas estén en contacto y apriete los pernos uniformemente en diagonal, asegurando que el par de apriete cumpla con los requisitos de las especificaciones correspondientes de la brida. Evite el daño de junta debido a un exceso de apriete y los huecos de sellado debido a un exceso de apriete, y evitar la deformación de la brida causada por un esfuerzo desigual, que puede afectar el efecto de sellado.

4. Sellado de soldadura auxiliar: asegurar la soldadura completa en la posición de soldadura deslizante sin inclusión de escoria, soldadura incompleta y golpes de soldadura. El cordón de soldadura debe estar conectado suavemente con la brida y el material del tubo. Una soldadura fiable reduce el riesgo de fugas en la Unión de la tubery la brida, y ayuda a mejorar el rendimiento general de sellado.

II. Normas de aceptación de deslizamiento sobre brida

(I) aceptación de aspecto y dimensión

1. El cuerpo del deslizsobre la brida deberá estar libre de problemas de calidad tales como deformación, corrosión y grietas. Los parámetros dimensionales, incluyendo el diámetro interior de la brida, el diámetro exterior, el diámetro de la superficie de sellado y el espacientre agujeros del perno, deberán cumplir con las normas nacionales de brida de tuberías industriales con desviaciones dentro del rango admisible.

2. Después de la soldadura, el cordón de soldadura debe ser plano en apariencia, sin defectos tales como falta de soldadura y agujeros de aire. La desviación de perpendicularidad de la soldadura entre la brida y el material de la tuberserá de ± 1,5 ‰ para evitar efectos adversos en el sellado posterior y el funcionamiento de la tubercausados por la desviación de la instalación.

(II) aceptación del rendimiento de estanqueidad

1. Prueba hidrostática/neumática: realizar una prueba de presión de estanqueidad de acuerdo con la presión de diseño de la tuber. Se considera que una brida está correctamente sellada si no hay fugas o pérdida de presión en la superficie de sellado y en la posición de soldadura durante el período de retención de presión.

2. Static sealing inspection: Conduct a normal-state sealing inspection after the pressure test is qualified. There shall be no trace of medium leakage at the contact between the flange sealing surface and the gasket, no bolt loosening, and no deformation or damage of the gasket.

(III) Installation, Adaptation, and Acceptance

1. El hueco de las bridas deberá ser uniforme, y la desviación paralela de las superficies de sellado de deslizadyacentes en las bridas deberá cumplir con las especificaciones sin dislocobvia. Todos los pernos deben instalarse completamente con especificaciones que coincidan con las bridas, sin que la rosca se deslice o afloje.

2. Vuelva a verificar la posición de sellado de brida en la etapa inicial de operación de la tuber(72 horas). Confirmar que no hay fugas de medio en la posición de sellado, no hay deformación de brida, y no hay atenudel par de los tornillos, cumpliendo con los requisitos de sellado para un funcionamiento a largo plazo.

(IV) instalación, adaptación y aceptación

Proporcionar certificados de calificación de productos, informes de inspección de materiales, registros de procesos de soldadura, informes de pruebas de presión, y otros documentos de deslizsobre la brida Durante la aceptación para garantizar la trazabilidad de la calidad del producto y el proceso de construcción. No se aprobará la aceptación si los documentos están incompletos o no están calificados.
