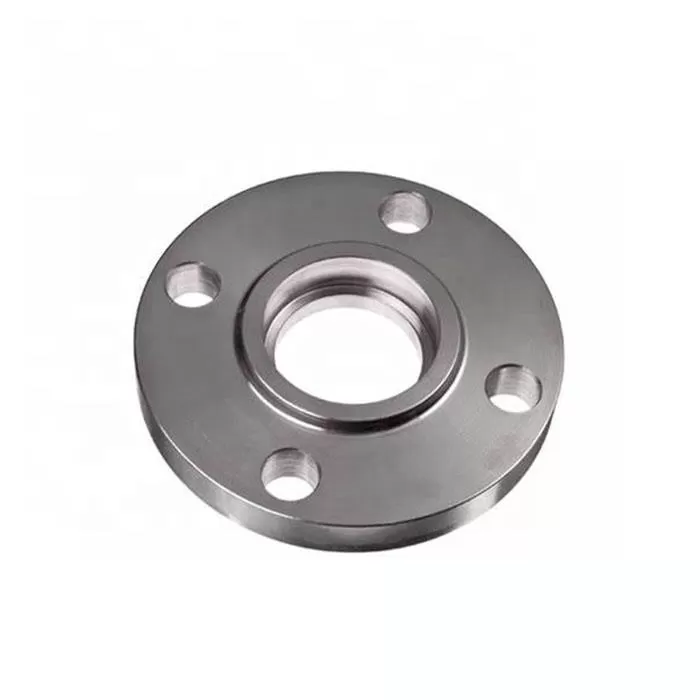

La brida deslizante, también conocida como brida so, es una brida de tubería popular diseñada para insertar la tubería en el agujero / Centro de la brida para soldarla en el diámetro exterior de la tubería (od) y en el interior de la conexión.
| Criterios | ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, GOST, También podemos producir de acuerdo con los dibujos de nuestros clientes. |
| Tamaño | 15mm to 2,000mm. |
| Alcance de la categoría | 150, 300, 400, 600, 900, 1500, 2500 (# or LB). PN 2.5 to PN 250. |
| Superficie de la brida | RF, FF, RTJ. etc. |
| Materials | Acero al carbono, acero inoxidable y acero aleado. |
| Proceso | Forja o fundición. |
| Pintura | Pintura amarilla, pintura negra, aceite antioxidante o galvanizado. |

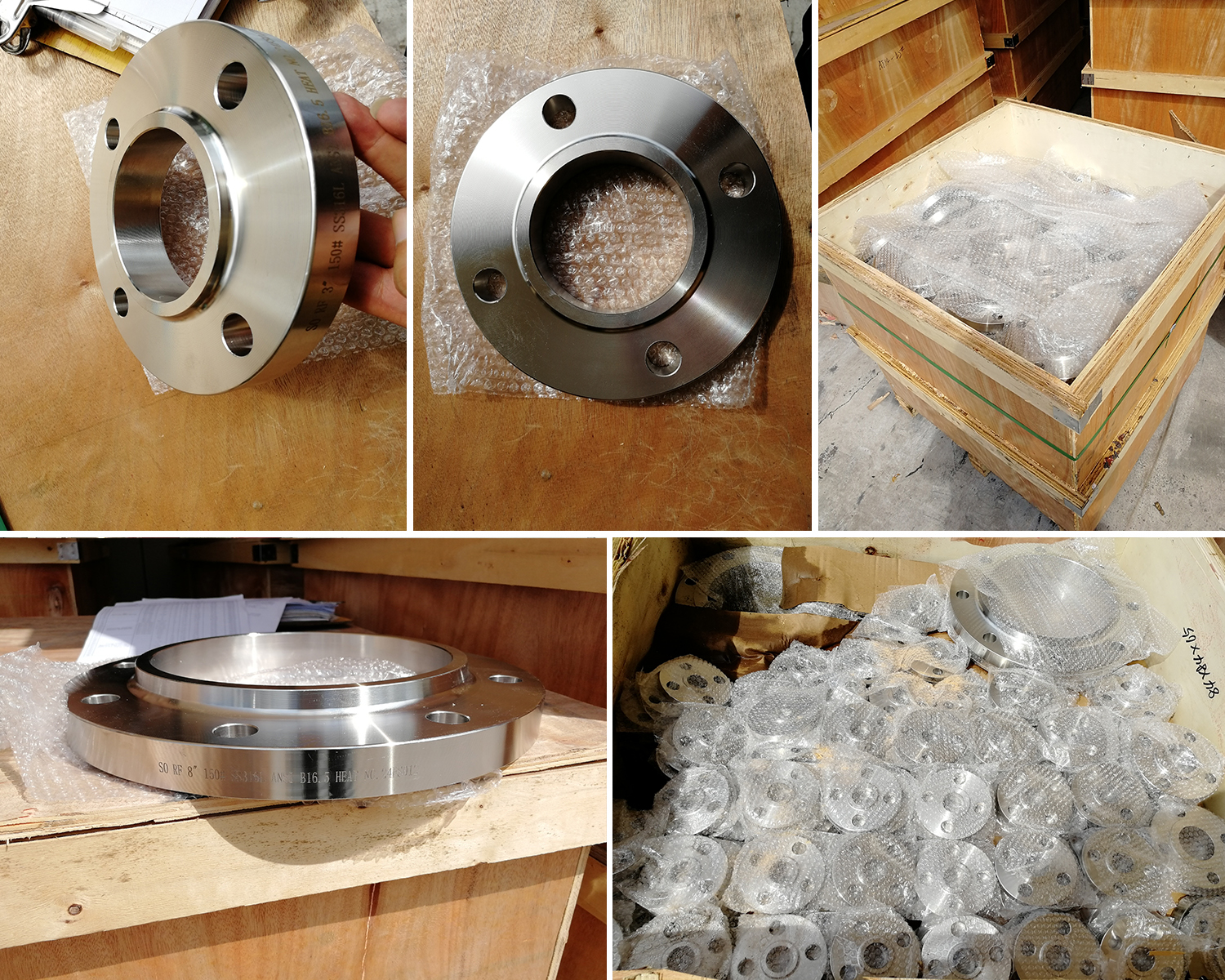

| Embalaje | Cajas de madera contrachapada adecuadas para el transporte marítimo o paletas con película de polietileno, o según los requisitos del cliente. |
Deslizen las bridas, también llamado así bridas, son un popular tipo de brida de tubo diseñado para aceptar la tubería en el diámetro/centro de la brida para la soldadura alrededor del diámetro exterior (OD) de la tubery en el lado interior de la conexión.
El diámetro interior de una brida deslizante es ligeramente más grande que el diámetro exterior de la tuber, lo que permite que la tuberse deslice fácilmente en su posición. Después de la alineación, se aplican soldadde filete en ambos lados para asegurar la conexión. Este sencillo método de instalación reduce el tiempo de fabricación y el coste total de la instalación, haciendo de las bridas deslizables una opción popular para proyectos a gran escala.
Nuestras bridas deslizantes son fabricadas de acuerdo con las normas internacionales para asegurar la compatibilidad con los sistemas de tuberías globales:
ANSI/ASME B16.5 (NPS 1/2 "- 24")
ANSI/ASME B16.47 (bridas de gran diámetro)
AWWA C207 (bridas para obras hidráulicas)
EN 1092-1 / ISO 7005 (normas europeas)
Los tamaños disponibles normalmente van desde DN15 (1/2 ") hasta DN600 o más, dependiendo de la norma aplicable y los requisitos del proyecto.
Clases de presión: clase 150, 300, 400, 600, 900, 1500, 2500 o PN6 - PN420
Tipos de revestimiento:
Cara elevada (RF): tipo de revestimiento más común para aplicaciones industriales generales.
Cara plana (FF): se usa típicamente con bridas de aparede cara plana como los sistemas de hierro fundido.
Junta tipo anillo (RTJ): diseñada para aplicaciones de alta presión y alta temperatura que requieren un sellado superior.
Las bridas deslizantes están disponibles en una variedad de materiales para cumplir con las diferentes condiciones de servicio:
Acero al carbono: rentable y ampliamente utilizado para tuberías industriales y municipales.
Acero inoxidable (304/316): excelente resistencia a la corrosión para aplicaciones químicas, alimentarias y marinas.
Acero de aleación: adecuado para sistemas de alta temperatura y alta presión.
Estructura Simple con menor costo de fabricación.
Fácil alineación e instalación in situ.
Reducción de la preparación de la soldadura en comparación con las bridas del cuello de soldadura.
Amplia compatibilidad con múltiples estándares internacionales.
Adecuado para una amplia gama de aplicaciones industriales y tuberías de agua.
Sistemas municipales de abastecimiento de agua y drenaje
Tuberías de proceso Industrial
Plantas de tratamiento de agua y estaciones de bombe.
Sistemas de HVAC
Gasoductos y gasoductos de mediana presión
En el Reino unido es un fabricante líder de bridas deslizante en China, ofreciendo deslizen bridas que cumplen con varias normas, incluyendo ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, y GOST, así como diseños personalizados basados en las especificaciones del cliente. Nuestras bridas deslizantes están disponibles en tamaños que van desde 15mm a 2.000 mm y pueden incluir revestide bridas como RF, FF y RTJ. Proporcionamos bridas en materiales como acero al carbono, acero inoxidable y acero de aleación, con procesos de fabricación que incluyen la forja o fundición. Para su protección y durabilidad, ofrecemos opciones de pintura tales como amarillo, negro, aceite anti-óxido, o revestimiento de zinc, y embalamos nuestros productos en cajas de madera contrachapada marino o pallets con película de polietileno, adaptado a los requisitos del cliente.
Las bridas Slip-on vienen en dos tipos principales: la brida de placa de soldadura Slip-on y la brida de tubo de acero de soldadura Slip-on. Estas bridas ofrecen propiedades mecánicas que se encuentran entre las bridas integrales y las bridas circulares, con un diseño sencillo y facilidad de procesamiento. Como resultado, las bridas deslizantes se utilizan comúnmente en varios sistemas de tuberías de fluido.
Las bridas deslizantes vienen en varios tipos basados en el diseño de la cara de brida, incluyendo la cara elevada (RF), la junta de tipo anillo (RTJ) y la cara plana (FF).
La cara elevada tiene una pequeña protuberen en su cara inferior. Esta cara elevada sirve como un área designada para la colocación de juntas durante la instalación, mejorando el rendimiento general de sellado.
El RTJ slip-on brige cuenta con una ranura mecanien la cara elevada, diseñado para dar cabida a un anillo de junta para un sellado eficaz. Este diseño RTJ está específicamente diseñado para aplicaciones de alta presión, ofreciendo una solución de sellado más robusta en comparación con el tipo RF. La ranura permite una colocación segura de la junta, mejorando la capacidad de la brida para soportar presiones elevadas.
Use la soldadura de deslizamiento para conectar equipos, por lo que cualquiera de los siguientes nombres está describiendo la misma brida:
Deslizsobre la brida de soldadura
Deslizsobre la soldadura de brida
Soldadura deslizsobre la brida
Deslizamiento en soldadura de brida
Así que la brida
La brida deslizante FF (Flat Face) tiene una superficie de sellado plana y sin alzar, que contacta directamente con la junta. Este tipo se utiliza a menudo en aplicaciones de baja presión y se prefiere cuando se necesita un sello más uniforme en toda la cara de la brida.
Costos de instalación más bajos: las bridas deslizantes generalmente requieren menos material y menos pasos de fabricación en comparación con otros tipos de bridas, como las bridas de cuello de soldadura. Esta simplicidad resulta en costos reducidos de producción e instalación. La ausencia de un bisel de soldadura también significa que se necesitan menos pasos preparatorios, lo que reduce aún más los gastos generales.
Alineación más fácil durante la instalación: las bridas deslizantes están diseñadas para deslizsobre el tubo, lo que permite una alineación sencilla con otros componentes. Esta facilidad de alineación simplifica el proceso de instalación, reduciendo el tiempo y el esfuerzo necesario para asegurar que todas las piezas encajan correctamente.
Mejora de la estanqueidad: aunque las bridas antifugas no son inhera prueba de fugas, su diseño facilita una mejor estanqueidad cuando se usan con juntas apropiadas. La capacidad de soldar tanto dentro como fuera de la brida ayuda a asegurar la Unión, minimizando el riesgo de fugas en comparación con las bridas que sólo permiten la soldadura externa.
Soldadura interior y exterior sobre brida: bridas deslizantes soportan la soldadura tanto en el interior de la brida como en la superficie exterior. Esta soldadura doble proporciona una resistencia adicional y mejora la junta, haciendo que la conexión sea más robusta y fiable, especialmente en aplicaciones donde la integridad de la junta es crucial.
Corte preciso más rápido para tuberías: el diseño de bridas deslizantes simplifica el proceso de corte para tuberías. Dado que la brida se desliza sobre el tubo, es más fácil lograr cortes y alineprecisos, ahorrtiempo durante las etapas de preparación e instalación.
Compatibilidad con buje inferior: las bridas deslizantes están diseñadas para alojar tubos deslizsobre ellas, lo que significa que son compatibles con bridas que tienen un buje inferior. Esta característica es beneficiosa en instalaciones donde el espacio es limitado o donde se requiere un diseño de buje inferior para restricciones específicas de ingeniería o diseño.
Para instalar una brida deslizante, deslice sobre el extremo de la tuber, alinecon la brida de acoplo componente, y luego soldarlo tanto dentro como fuera de la brida. La alineación y soldadura adecuadas garantizan una conexión segura y a prueba de fugas.
Una brida deslizante se desliza sobre la tubery es soldada externa e internamente, haciendo que sea más fácil y menos costoso de instalar. En contraste, una brida de cuello de soldadura tiene un cuello cóque se solda directamente a la tuber, proporcionando una conexión más fuerte y más duradera, particularmente para aplicaciones de alta presión y alta temperatura.
Las bridas deslizantes se utilizan típicamente en aplicaciones de presión baja a moderada. Para entornos de alta presión, otros tipos de bridas como las bridas de cuello de soldadura o bridas RTJ son generalmente recomendados debido a su resistencia superior y capacidades de sellado.
Para lograr un sello a prueba de fugas, es crucial utilizar juntas apropiadas y asegurar que la brida esté soldada correctamente tanto en el interior como en el exterior. La inspección y el mantenimiento regulares también pueden ayudar a mantener la integridad del sello.
Sí, las bridas deslizables se pueden fabricar según los tamaños y especificaciones del cliente. Los fabricantes pueden producir bridas en varias dimensiones, materiales y tipos de cara para satisfacer las necesidades específicas del proyecto.
Las bridas deslizantes se utilizan comúnmente en sistemas de agua y alcantarillado, tuberías industriales generales y aplicaciones de baja a moderada presión. Su facilidad de instalación y rentabilidad las convierten en una opción popular para muchos sistemas de tuberías.
Las bridas deslizantes se utilizan comúnmente en los sistemas de clase 150 a clase 600, pero las clases de presión más altas están disponibles en función del material y el cumplimiento estándar.
Las bridas de cara elevada (RF) proporcionan un sellado mejorado al concentrar la presión de junta, mientras que las bridas de cara plana (FF) están diseñadas para acoplcon componentes de cara plana para evitar daños.
Las bridas deslizantes se pueden utilizar en aplicaciones de alta temperatura cuando se seleccionan materiales apropiados y grados de presión. Para condiciones extremas, a menudo se recomiendan bridas de cuello de soldadura.
