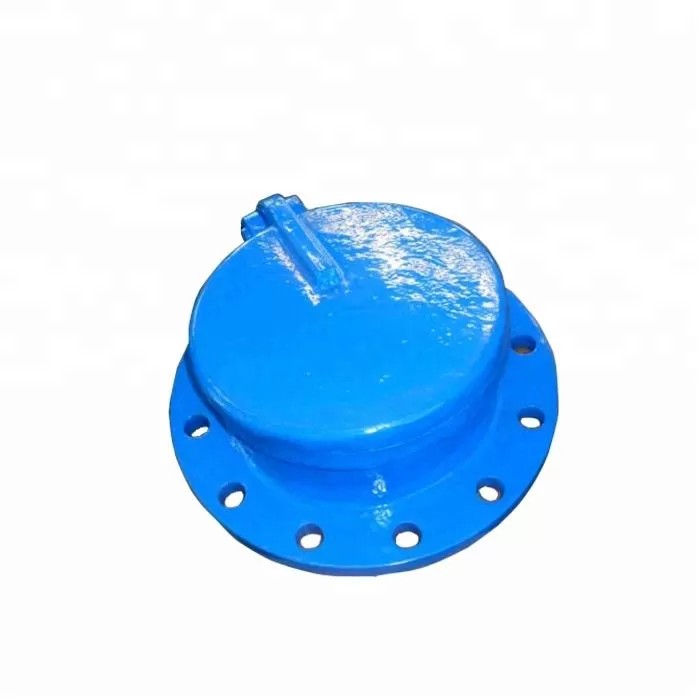

Optimización del rendimiento de sellado de las válvulas de colgajo: desde el diseño estructural hasta la selección del Material

Como componente principal de los sistemas de tuberías para la prevención del refluso del medio, el rendimiento de sellado de las válvulas de cierre determina directamente la eficiencia operativa del sistema, la pérdida del medio y la estabilidad de seguridad. El fallo del sello es propenso a causar fugas, pérdida de presión, contaminación del medio y otros problemas. Especialmente bajo condiciones de trabajo tales como alta presión, medios corrosivos o apertura y cierre frecuentes, la optimización del rendimiento de sellado se ha convertido en un aspecto clave del diseño y la aplicación del producto. Este artículo analiza la ruta de optimización de Válvula de válvula Rendimiento de sellado de dos grandes dimensiones — mejora del diseño estructural y selección científica de materiales — combinado con escenarios de aplicación industrial prácticos.

El diseño estructural es la base para asegurar la efectividad del sellado, que debe enfocarse en la precisión de contacto del sellado, la adaptabilidad de la presión y la resistencia a la fatiga. En primer lugar, la optimización de la estructura de la superficie de sellado es crucial: adoptar una superficie de sellado cónica en lugar del diseño plano tradicional. Utilizando el principio de auto-apriete de presión media, cuanto mayor sea la presión, más ajustada se ajusta la superficie de sellado, por lo que es adecuado para condiciones de trabajo de alta presión. Introduzca la tecnología de pulido con espejo en el proceso de sellado de la superficie para controlar la rugode de la superficie por debajo de ra0,8 μm, reduciendo los huecos de penetración del medio. En segundo lugar, la precisión de ajuste entre el colgajo de válvula y el asiento de válvula debe ser estrictamente controlada. A través del modelado 3D y el análisis de elementos finitos, optimice la trayectoria de apertura y cierre de la válvula para asegurar el contacto total de la superficie de sellado cuando está cerrada, evitando fugas causadas por tensiones locales irregulares. Añadir una estructura de compensación elástica, como la inserción de hojas de muelle de acero inoxidable en la raíz del flap de válvula, para compensar la deformación después de un uso prolongado y mantener la estabilidad de la presión de sellado. Para el gran diámetro Válvulas de cierre, Se debe implementar un diseño estructural multi-capa para distribuir la presión a través de la superficie de sellado, reduciendo así la carga de sellado en cualquier área y mejorando la confiabilidad general de sellado.

La selección de materiales debe equilibrar el rendimiento de sellado, la adaptabilidad a las condiciones de trabajo y la vida útil para lograr un "uso óptimo de materiales". El material de superficie de sellado debe ser ajustado con precisión de acuerdo con las características del medio: para medios neucomo agua limpia y gas a temperatura normal, se prefiere caucho de nitrile butadieno (NBR) o caucho natural, que tiene una buena elasy sellado con una excelente rentabilidad. Para medios a alta temperatura (por encima de 120℃) o a base de aceite, fluororubber (FKM) es una opción prioritaria debido a su excelente resistencia a la temperatura y resistencia al aceite, que puede evitar fallos de sellado causados por la inflamación del material. En condiciones de trabajo corrosivas, como ácidos y álcalis fuertes, se seleccionpolitetrafluoroetileno (PTFE) o materiales compuestos reforzados, combinados con asientos de válvulas de acero inoxidable 316L, para lograr una doble protección de resistencia a la corrosión y sellado. El material principal de la válvula debe equilibrar la resistencia y el rendimiento de sellado: el hierro fundido es adecuado para situaciones de baja presión y temperatura normal, el acero inoxidable (304/316) se adapta a entornos de presión media-alta y corrosivos, mientras que el acero inoxidable dúplex puede cumplir los requisitos de resistencia y resistencia ala corrosión en condiciones de trabajo extremas. Por su parte, adoptar una estructura compuesta de "esqueleto metálico + capa elástica de sellado" para garantizar la resistencia estructural del flap de válvula y mejorar el ajuste de sellado a través de la compensación de deformación de la capa elástica.

Además, la optimización colaborativa de la estructura y los materiales es indispensable. Por ejemplo, bajo condiciones de trabajo de alta presión y corrosivas, se adopta una estructura de superficie de sellado cónico combinada con una capa de sellado de fluorfluorubber para aprovechar el efecto superimpuesto de auto-aprietamiento estructural y resistencia a la corrosión del material. Para escenarios con apertura y cierre frecuentes, se selecciona una combinación de caucho resistente al desgaste y asientos de válvula enfripara reducir la tasa de desgaste de la superficie de sellado. Un estricto control sobre la precisión de la tecnología de procesamiento y montaje de materiales es esencial durante la producción para evitar desviaciones dimensionales o un montaje inadecuado que puede comprometer la eficacia de sellado. Mediante la utilización de un diseño estructural refinado y materiales cuidadosamente seleccionados, el rendimiento de sellado de Válvulas de cierre Se puede mejorar considerablemente para cumplir los requisitos de diversas condiciones de trabajo. Esta mejora proporciona un apoyo crucial para la operación eficiente y estable de los sistemas de tuberías.
