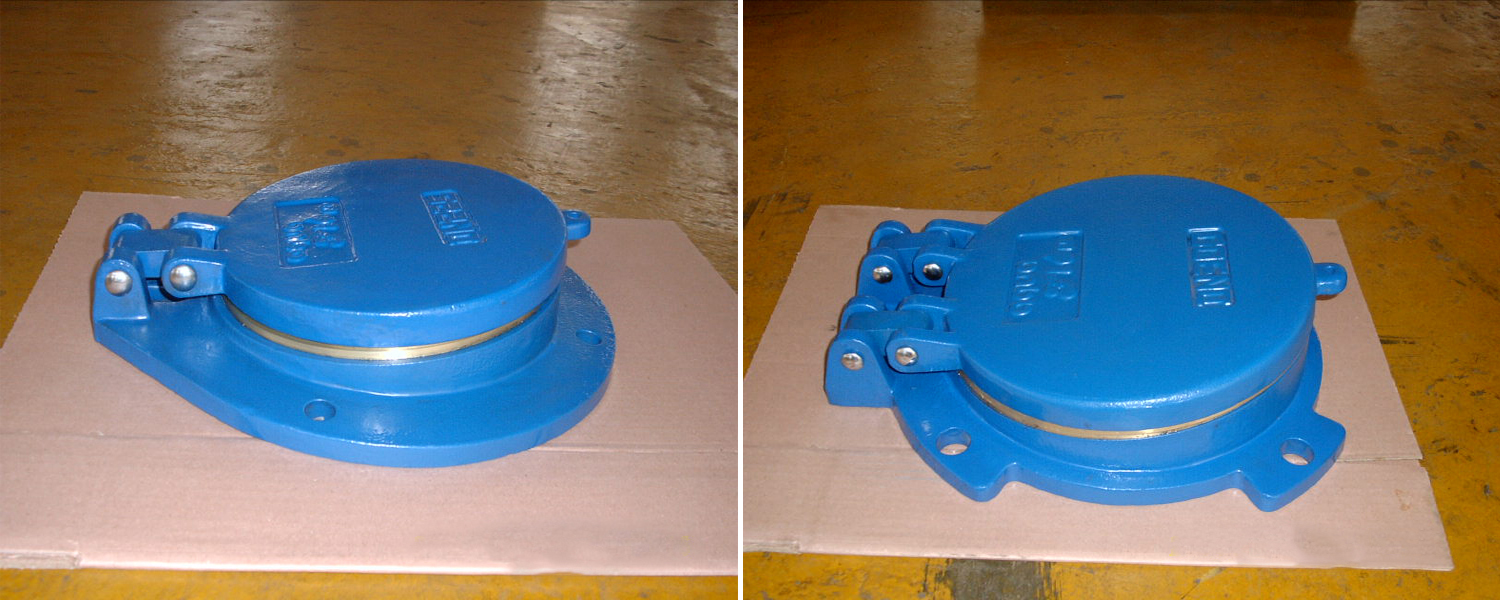

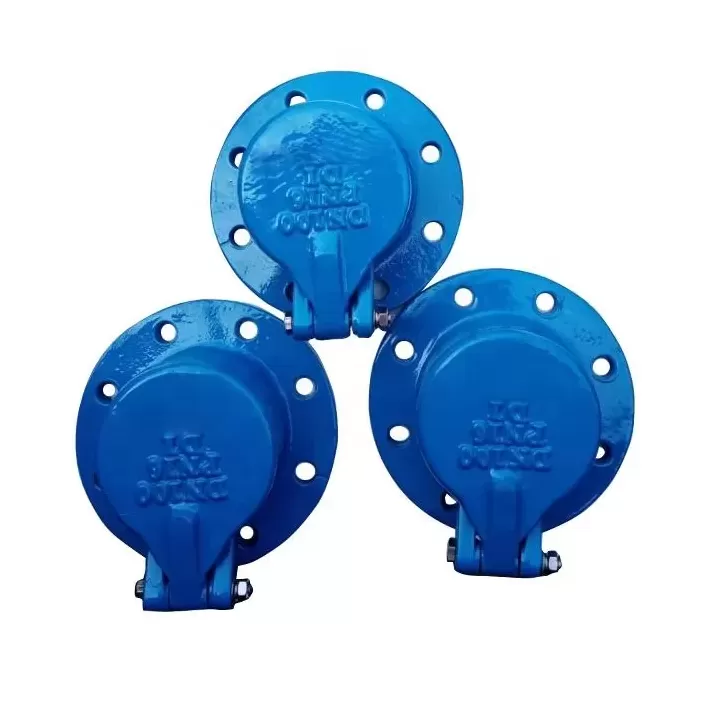

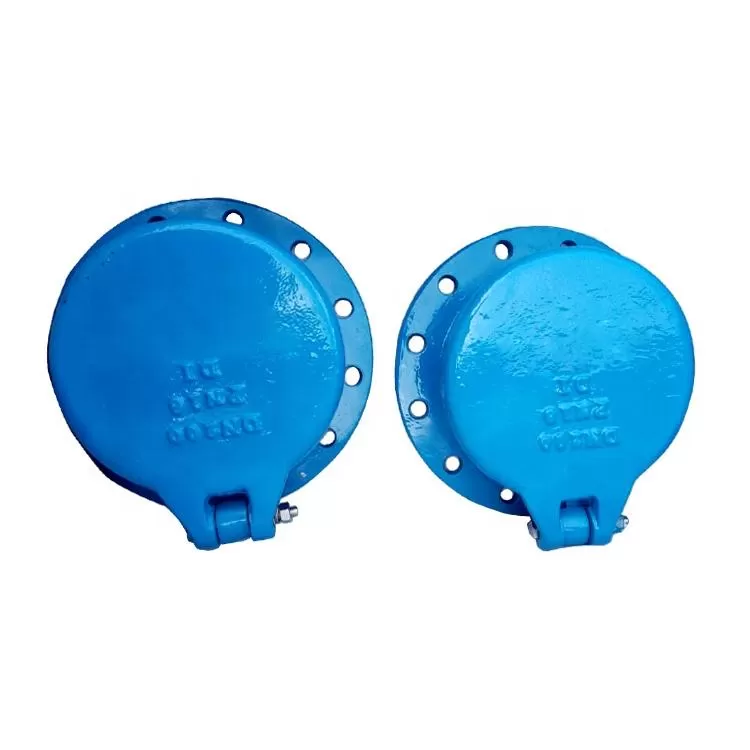

Válvula de solapa

La válvula de colgajo es un tipo de válvula unidireccional que utiliza un colgajo con bisagr(o disco) para permitir el flujo de fluido en una dirección y prevenir el reflujo en la dirección opuesta. La válvula se abre cuando el líquido empuja el colgajo en la dirección del flujo y se cierra cuando el líquido se detiene ose revierte, creando un sello para prevenir el reflujo.

Midas es un profesional de los fabricantes de válvulas de colgajo en China, nuestras válvulas de colgajo es el siguiente

Una válvula flap es una válvula unidireccional que se abre y cierra automáticamente en función de la presión del medio o de su peso. Se utiliza principalmente para prevenir el reflujo del medio en tuberías o contenedores, mientras que permite que el medio flusuavemente en una dirección.

I. función del núcleo: ¿Por qué necesitamos un tiro?

Protección contra el retroceso

La función principal de la válvula de flap es la "conducción unidireccional y corte inverso ": cuando el medio fluye en la dirección hacia delante, la presión empuja el panel de compuerta a abrirse, permitiendo que el medio pase suavemente. Cuando el medio intenta fluir en la dirección inversa, el panel de la puerta se cierra automáticamente bajo la acción de la presión inversa o su peso, adhifirmemente al asiento de la válvula para evitar que el medio vuelva a fluir y evitar daños al equipo o trastornos del sistema.

Por ejemplo, en las tuberías de efluentes de una planta de tratamiento de aguas residuales, las compucompupueden impedir que el agua del río vuelva a la piscina de tratamiento. Se instala una compuerta en la salida de la bomba de agua para evitar el impacto inverso del flujo de agua en el rodete cuando la bomba se detiene, proteasí el motor de la bomba de agua.

No requiere alimentación externa, ahorra energía y es fiable

A diferencia de las válvulas eléctricas y las válvulas neumáticas que requieren energía adicional para accionarlas, las puertas de las compuertas se abren y cierran completamente dependiendo de la diferencia de presión del propio medio o del peso del panel de compuertas. No tienen consumo de energía y ningún sistema de control complejo. Son especialmente adecuados para áreas remotas, al aire libre o escenarios desatendidos, reduciendo los costes de operación y mantenimiento.

Reducir el efecto del martillo de agua

Cuando la bomba de agua se inicia o se detiene o la presión en la tubería fluctúa, el impacto inverso del flujo de agua puede causar "martillo de agua ", lo que conduce a la vibración de la tuber, ruptura o daños en el equipo. Cuando la válvula se cierra, funciona sin problemas, lo que puede amortigula fuerza de impacto del flujo de agua en reversa, reducir el daño causado por el martillo de agua y proteger la seguridad del sistema de tuberías.

Ii. Características estructurales: ¿Cómo lograr la apertura y el cierre automáticos?

La estructura de una compuerta flap se compone de componentes principales tales como el cuerpo de válvulas, panel de compuerta, bisagra y piezas de sellado. Sus detalles de diseño afectan directamente a su rendimiento.

Diseño de panel de puerta

Forma: normalmente circular, cuadrada o rectangular, adecuada para diferentes diámetros de tubery escenarios de instalación. Por ejemplo, las compuertas circulares se utilizan principalmente para tubos circulares, mientras que las compuertas cuadradas son adecuadas para canales cuadrados.

Diseño de junta y bisagra

Piezas de sellado: la superficie de contacto entre el panel de la puerta y el asiento de la válvula suele estar equipada con un anillo de sellado de goma. La elasde la goma compenlos pequeños huecos para lograr un sello hermético, evitando eficazmente fugas incluso bajo baja presión.

Estructura de bisagra: el panel de la puerta está conectado al cuerpo de válvulas a través de una bisagra. El eje de bisagra debe estar hecho de materiales resistentes al desgaste y anti-óxido para asegurar que el panel de la puerta se abre y cierra suavemente y evitar la falta de sellado debido a la oxidación y atas. Algunas puertas de colgajo también están diseñadas con dispositivos tampón para reducir el ruido de impacto y el desgaste durante la apertura y el cierre.

Modo de control de apertura y cierre

Apertura hacia adelante: se basa en la presión hacia adelante del medio para superar el peso propio del panel de la puerta y la fuerza de fricción de la bisagra. Cuanto mayor es la presión, mayor es el ángulo de apertura. Generalmente, el ángulo máximo de apertura es de 60° a 90°, lo que garantiza un flujo medio suave y baja resistencia al flujo.

Cierre inverso: cuando la presión hacia adelante desaparece ose genera la presión inversa, el panel de la puerta se cierra rápidamente bajo la acción combinada de la presión inversa y su propio peso, adhiriendo al asiento de la válvula para formar un sello.

Iii. Escenarios aplicables: ¿Qué sistemas deben estar equipados con puertas abatiabati?

El ámbito de aplicación de las puertas flap se concentra principalmente en los escenarios que requieren un flujo unidireccional y evitan el reflujo. Las aplicaciones típicas incluyen:

Suministro de agua, drenaje y tratamiento de aguas residuales

Las tuberías de efluentes de las plantas de tratamiento de aguas residuales urbanas: para evitar que el agua de los ríos vuelva al sistema de tratamiento.

Tomas de drenaje de aguas pluviales en zonas residenciales o fábricas: para evitar la acumulación y reflujo de agua en las tuberías municipales durante las fuertes lluvias.

Tuberías de alcantarillado de fosas sépticas y tanques de sediment: evitar que las aguas residuales vuelvan a fluir y causen contaminación.

Bombas y sistemas de estaciones de bombe

Los tubos de salida de las bombas centrífugas y sumergibles: para evitar el impacto inverso del flujo de agua sobre la bomba cuando se detiene, y para proteger el motor y el rodete.

Estación de bombede riego: controla el flujo unidireccional de agua en el canal de las tierras de cultivo para evitar que el agua de riego vuelva a la fuente de agua.

Obras hidráulicas e ingeniería municipal

Alcantar, canal y salida de esclusa: adaptarse a las mareas y los cambios en el nivel del agua, y evitar el reflujo de agua de mar y agua de río.

Control de inundaciones urbanas y tuberías de drenaje: permiten que el agua de lluvia se descargue durante la temporada de lluvias y evitar que las aguas subterráneas vuelvan a fluir durante la estación seca.

Sistema de circulación de mercancías

El tubo de agua de retorno de la torre de refrigeración: para evitar que el flujo inverso del agua circulafecte a la presión del sistema.

Tubería de descarga de aguas residuales químicas: evitar que las aguas residuales tratadas se mezclcon aguas residuales sin tratar y que vuelvan a fluir.

La válvula flap, con sus características de "apertura y cierre pasivo, libre de mantenimiento y anti-backflow", se ha convertido en un dispositivo clave para garantizar la seguridad del flujo unidireccional en los sistemas de fluidos. A través de una selección e instalación razonables, puede trabajar de manera estable bajo varias condiciones de trabajo complejas, reduciendo efectivamente el riesgo de fallo del sistema. Es un accesorio de tubos práctico y económico.
