Criterios: ASTM a105, ASTM a182
Materiales: acero al carbono, acero inoxidable, acero aleado
Rango de dimensiones: 1 / 2 pulgadas, 1 pulgada, 2 pulgadas, 3 pulgadas, 4 pulgadas a 78 pulgadas
Nivel de presión: 150 a 2500
Cara: convexo (rf), conector de anillo (rtj), ff.
Artesanía: forja.
Pintura: pintura amarilla, pintura negra, aceite antioxidante o galvanizado.
Embalaje: cajas de madera contrachapada adecuadas para el transporte marítimo o paletas con película de polietileno, o según los requisitos del cliente.

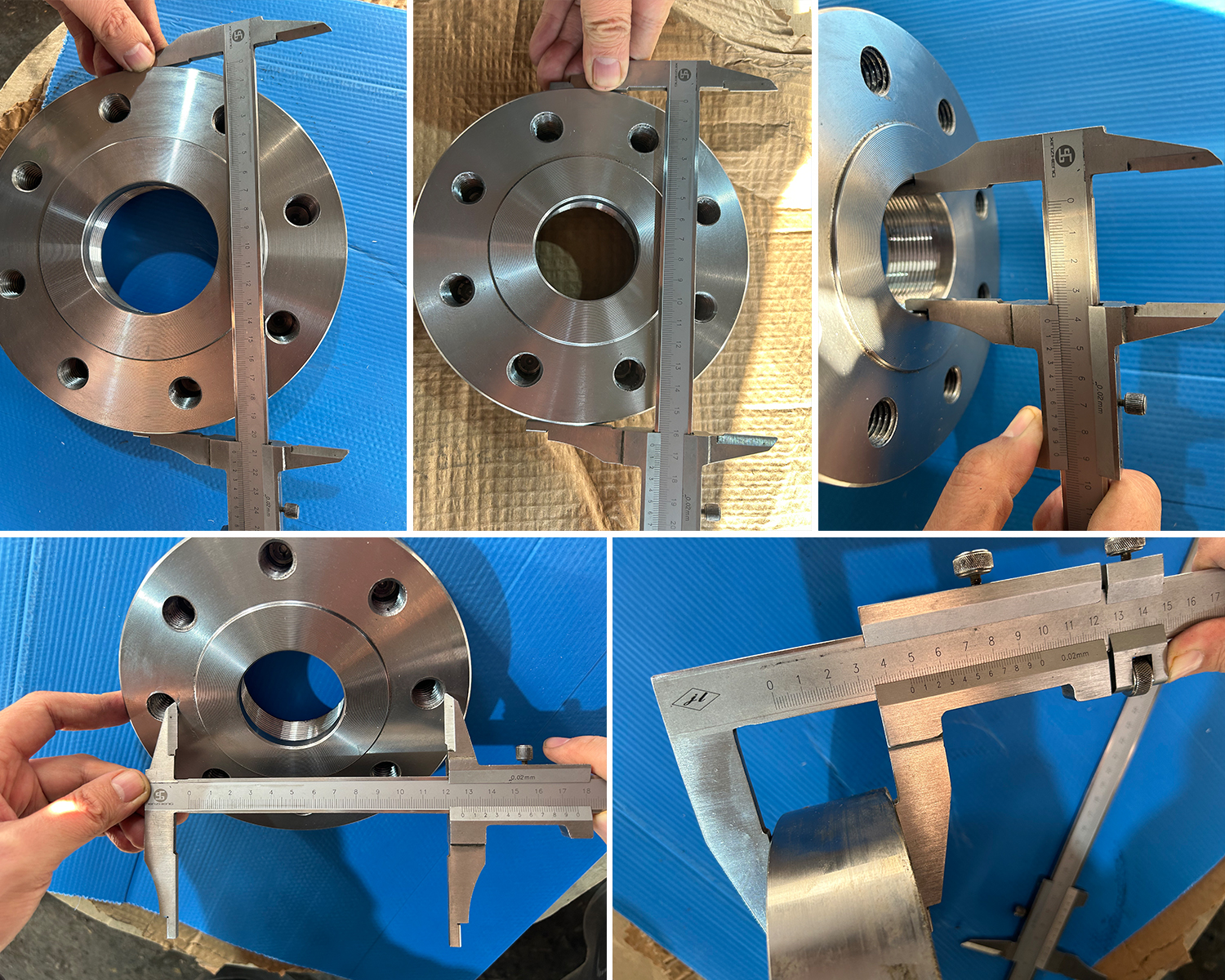

La brida del tubo roscado, también conocida como brida emparejada o roscada, se puede conectar a la tubería sin soldadura. Tienen un hilo interior cónico que coincide con el hilo exterior de la tubería, similar sin zapatos para llevar O brida de soldadura enchufable. A veces, también se utilizan costuras de soldadura selladas. Estas pestañas fabricadas por Midas tienen opciones presenciales como rf, FF y rtj, con dimensiones que van desde media pulgada hasta 78 pulgadas y cumplen con estándares como ASTM a105 y ASTM a182.
La brida de tubería roscada se utiliza principalmente para tuberías de pequeño diámetro. El tamaño nominal de la tubería de la brida roscada más popular es de media pulgada a 6 pulgadas, pero si es necesario, podemos proporcionar hasta 78 pulgadas de brida roscada npt.
Las pestañas roscadas tienen varios tipos de caras finales para cumplir con diferentes requisitos de sellado y conexión:
1. RF (convexo): este tipo tiene una convexo alrededor del agujero de la brida que proporciona un sellado apretado cuando se combina con la Junta. Suele usarse en aplicaciones Generales.
2.ff (plano): la superficie de la brida es plana, lo que garantiza un sellado de contacto completo con la Junta. Suele usarse para aplicaciones en las que ambas pestañas tienen planos.
3. RTJ (junta de anillo): este tipo se caracteriza por tener una ranura para juntas de anillo metálico que puede proporcionar sellos de alta presión. Se utiliza en aplicaciones de alta presión y alta temperatura, en las que el sellado confiable es crucial.
ASTM a105: componentes estándar de tubos de acero al carbono forjados para sistemas ambientales y de alta temperatura / alta presión.
ASTM a182: estándar para brida roscada de aleación y acero inoxidable. Marcas de aleación comunes: f5, f9, f11, f22, f91; Marcas de acero inoxidable: f304, 304 /, f316, f316l.
Las pestañas roscadas son ideales para aplicaciones de soldadura poco realistas o imposibles, como al proteger la capa galvanizada de la tubería. Sin embargo, no se aplican a tuberías con cambios frecuentes de temperatura o que operan fuera del rango de - 45 ° C a 260 ° c. De acuerdo con ASME b31.3, para los tubos de acero destinados a servicios de vapor por encima de 250 PSI o servicios de agua por encima de 100 PSI con temperaturas superiores a 220 ° f, la tubería debe ser perfecta y tener un espesor mínimo de hasta ASME b36.10 Cuadro 80.
La brida roscada se conecta a la tubería a través de un hilo interno sin necesidad de soldadura. Este diseño simplifica la instalación y el mantenimiento en comparación con otros tipos de brida, como la manga deslizante o la brida de soldadura enchufada.
¿1. * ¿ qué es una brida de tubería roscada?
La brida del tubo roscado se conecta a la tubería con tornillos internos, evitando la necesidad de soldadura.
2. ¿ cuáles son los tipos comunes de caras finales de las pestañas roscadas? * *
Los tipos comunes de caras incluyen convexidad (rf), plano (ff) y Unión circular (rtj).
3. ¿ dónde se suelen usar las pestañas roscadas? * *
Se utilizan para situaciones poco realistas de soldadura, como proteger el recubrimiento de la tubería o lugares que requieren desmontaje frecuente.
4. ¿ es adecuada la brida roscada para aplicaciones de alta temperatura? * *
No, debido a posibles problemas de sellado, generalmente no se recomienda usar a temperaturas superiores a 260 ° c o inferiores a - 45 ° c.
5. ¿ cuáles son los estándares para el uso de pestañas roscadas? * *
Estándares como ASTM a105, ASTM a182 y ASME b31.3 brindan orientación sobre su uso, especialmente sobre el nivel de presión y las especificaciones del material.
6. ¿ cómo instalar una brida roscada? * *
Basta con atornillar la brida al tubo roscado y asegurarse de que se apriete correctamente para formar una conexión sólida.
7. ¿ se puede utilizar una brida roscada para aplicaciones de alta presión? * *
Pueden usarse a alta presión, pero para garantizar que las tuberías y las pestañas cumplan con las especificaciones requeridas, como las especificaciones de servicio de vapor y agua esbozadas en ASME b31.3.
