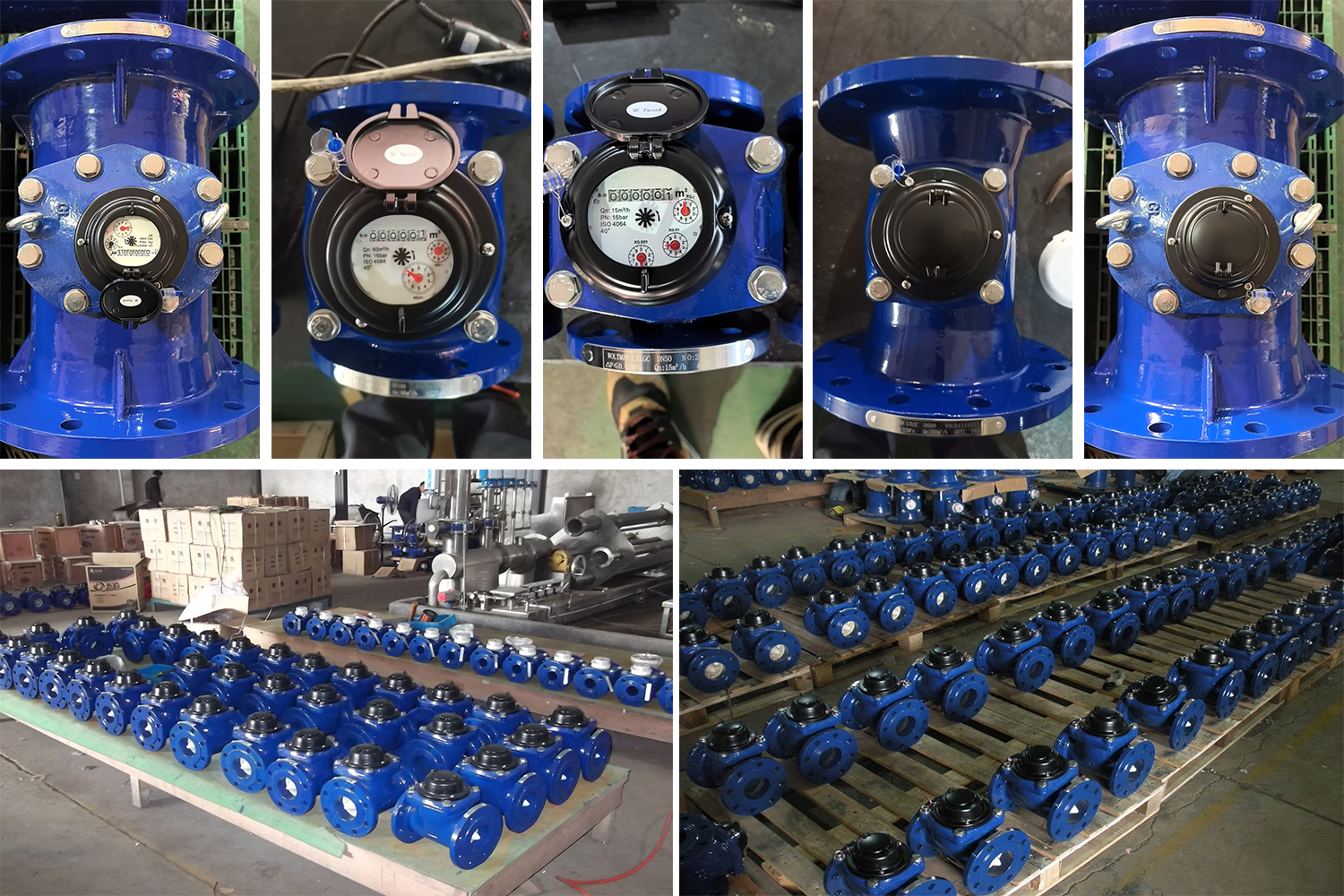

El medidor de agua Woltman con brida LXLC es un medidor que cuenta con características como conexión de doble brida, estructura desmontable, mayor capacidad, menor pérdida de presión y larga vida útil. Su diseño desmontable permite no tener que retirar el medidor del tubo; el mecanismo puede extraerse para reparaciones o sustituciones. La transmisión magnética mejora la lectura, y está disponible tanto para agua fría como para agua caliente. Asimismo, también se ofrece con salida de pulso.
El medidor de agua con flange Woltman (también conocido como medidor helicoidal o medidor de turbina) es un medidor de velocidad diseñado para medir grandes volúmenes de agua en aplicaciones industriales, municipales e de riego. A diferencia de los medidores tradicionales de paletas rotativas, el diseño Woltman utiliza un rotor helicoidal colocado axialmente dentro del flujo. Esta construcción minimiza la pérdida de presión y garantiza una alta precisión incluso a altos caudales continuos.
Los medidores MIDAS Woltman están disponibles en tamaños que van desde DN50 hasta DN500, con un cuerpo robusto de hierro fundido recubierto con epoxi y un elemento de medición desmontable para facilitar el mantenimiento sin necesidad de desmontar el medidor de la tubería. Obtén una cotización
Fabricado con materiales resistentes a la corrosión.
Protección IP68 para la cabeza.
La cabeza puede girar 360 ° para una lectura fácil.
Unidad de medición intercambiable.
Baja caída de presión.
Protegido contra perturbaciones causadas por campos magnéticos.
Opción: emisor de pulsos de contacto seco.
Cuerpo: fundición dúctil con recubrimiento epoxi.
Otros materiales bajo pedido (acero inoxidable, hierro gris).
Condiciones de funcionamiento:
a) Temperatura del agua: 0,1 °C ~ 40 °C (agua fría), 1 °C ~ 90 °C (agua caliente)
b) Presión del agua: ≤1,0 MPa
Error máximo permitido:
a) En la zona inferior, desde qmin incluido hasta qt excluido, es de ±5 %
b) En la zona superior, desde qt incluido hasta qs incluido, es de ±2 % (agua fría), ±3 % (agua caliente)
Estándar: ISO4064 Clase A/B
Materiales disponibles: hierro fundido gris, hierro dúctil y acero inoxidable.
| 1 | Nombre del producto: | Medidor de agua fría con extremo de brida Woltman |
| 2 | Condición de funcionamiento: | PN: 1.0/1.6 Mpa (10/16bar) |
| 3 | La temperatura del agua: | agua fría hasta 50 °C y agua caliente hasta 90 °C |
| 4 | Estándar: | ISO 4064 Clase B |
| 5 | Material: | Latón, hierro, plástico |
| 6 | Tamaño: | DN40 – DN600 |
| 7 | Tipo: | seco |
| 8 | Aplicación: | Para sumar el volumen total de agua que atraviesa la tubería |
| 9 | Certificado: | ISO, SGS y inspección de terceros |
| 10 | Nombre comercial: | MIDAS |
| 11 | Detalles de entrega: | dentro de los 20-30 días posteriores a la recepción del saldo restante del 70% |
| 12 | Embalaje: | Cartón, palet y según los requisitos del cliente. |
1) Medidor de agua tipo seco
2) Con visualización mediante rueda de palabras
3) Fácil de leer, baja pérdida de presión y mantenimiento sencillo
4) Amplio rango de flujo (alto valor R): Excelente precisión en un amplio rango de caudal, garantizando mediciones exactas desde la detección de fugas bajas hasta la demanda máxima.
5) Elemento de medición desmontable: El mecanismo interno puede retirarse para mantenimiento o calibración, mientras que el cuerpo permanece instalado en la tubería, reduciendo significativamente el tiempo de inactividad y los costos de mantenimiento.
6) Baja pérdida de presión: Diseño del rotor helicoidal aerodinámico minimiza la pérdida de carga, ahorrando costos energéticos en estaciones de bombeo.
7) Construcción duradera: Fabricado con hierro dúctil de alta calidad, con recubrimiento interno y externo de epoxi para una resistencia a la corrosión superior.
8) Opciones versátiles de salida: Equipado con un registro herméticamente sellado; disponibles opciones para salida de pulsos con interruptor de reed, sensores de efecto Hall o comunicación digital (RS485/M-Bus) para sistemas AMR/AMI.
Para medir el volumen total de agua que atraviesa la tubería. Este sistema es adecuado para empresas de agua, compañías inmobiliarias, departamentos de gestión adecuada y ciertos organismos de administración del agua. En comparación con los métodos tradicionales de lectura de medidores, destaca por resolver fácilmente las dificultades de compra, al tiempo que permite estadísticas automáticas y análisis automatizados. Las aplicaciones específicas pueden adaptarse con flexibilidad según diferentes entornos y requisitos.
Instalaciones municipales de agua: medición principal del flujo de entrada/salida en plantas de tratamiento de agua.
Plantas industriales: monitoreo del agua de refrigeración, agua de proceso y agua de alimentación de calderas.
Agricultura e irrigación: medición de grandes volúmenes de agua en canales de riego.
Sistemas de protección contra incendios: versiones certificadas por UL/FM disponibles para el monitoreo de líneas de fuego.
Edificios comerciales: medición por volumen para sistemas HVAC y tuberías principales de servicio.
Calidad certificada: Cumple con las normas ISO 4064, OIML R49 y MID.
Soluciones personalizadas: Ofrecemos fabricación OEM con su marca y requisitos específicos de calibración.
Listo para el agua inteligente: Integración perfecta con nuestros sistemas de registro de datos y lectura remota.
Fiabilidad a largo plazo: Diseñado para una vida útil superior a 10 años en condiciones adversas.
Seleccione el tamaño adecuado para su proyecto. Descargue nuestra hoja técnica completa o solicite un presupuesto para su próximo proyecto de suministro de agua a granel.
Dimensiones del producto
Principales especificaciones técnicas:
| Tipo | Tamaño | Clase | Q4 Carga pesada | Q3 Permanente | Pregunta 2 Transición | Pregunta 1 Valor mínimo | Lectura mínima | Lectura máxima |
| m³/h | M³/h | m³ | ||||||
| LXLC-50 | 50 | B | 31.25 | 25 | 2 | 0.5 | 0.0005 | 999,999 |
| LXLC-65 | 65 | B | 50 | 40 | 3.2 | 0.8 | 0.0005 | 999,999 |
| LXLC-80 | 80 | B | 78.75 | 63 | 5.04 | 1.26 | 0.002 | 999,999 |
| LXLC-100 | 100 | B | 125 | 100 | 8 | 2 | 0.002 | 999,999 |
| LXLC-125 | 125 | B | 200 | 160 | 12.8 | 3.2 | 0.002 | 999,999 |
| LXLC-150 | 150 | B | 312.5 | 250 | 20 | 5 | 0.002 | 999,999 |
| LXLC-200 | 200 | B | 500 | 400 | 32 | 8 | 0.002 | 999,999 |
| LXLC-250 | 250 | B | 787.5 | 630 | 50.4 | 12.6 | 0.02 | 999,999 |
| LXLC-300 | 300 | B | 1250 | 1000 | 80 | 20 | 0.02 | 999,999 |
Tamaño:
| Tipo | Tamaño | L Largo | H Ancho | Brida de conexión | ||||
| Diámetro exterior de Phi D1 | Diámetro del círculo del perno phid2 | Perno de conexión(n-M) | ||||||
| mm | ||||||||
| LXLC-50 | 50 | 200 | 261 | 165 | 125 | 4-M16 | ||
| LXLC-65 | 65 | 200 | 271 | 185 | 145 | 4-M16 | ||
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 | ||
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 | ||
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 | ||
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 | ||
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | 8-M20(1.0MPa) | ||
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | 12-M20(1.6MPa) | ||
| LXLC-250 | 250 | 400 | 434 | 395 | 350 | 12-M20(1.0MPa) | ||
| LXLC-250 | 250 | 450 | 434 | 405 | 355 | 12-M24(1.6MPa) | ||
| LXLC-300 | 300 | 450 | 459 | 445 | 400 | 12-M20(1.0MPa) | ||
| LXLC-300 | 300 | 500 | 459 | 460 | 410 | 12-M24(1.6MPa) | ||
