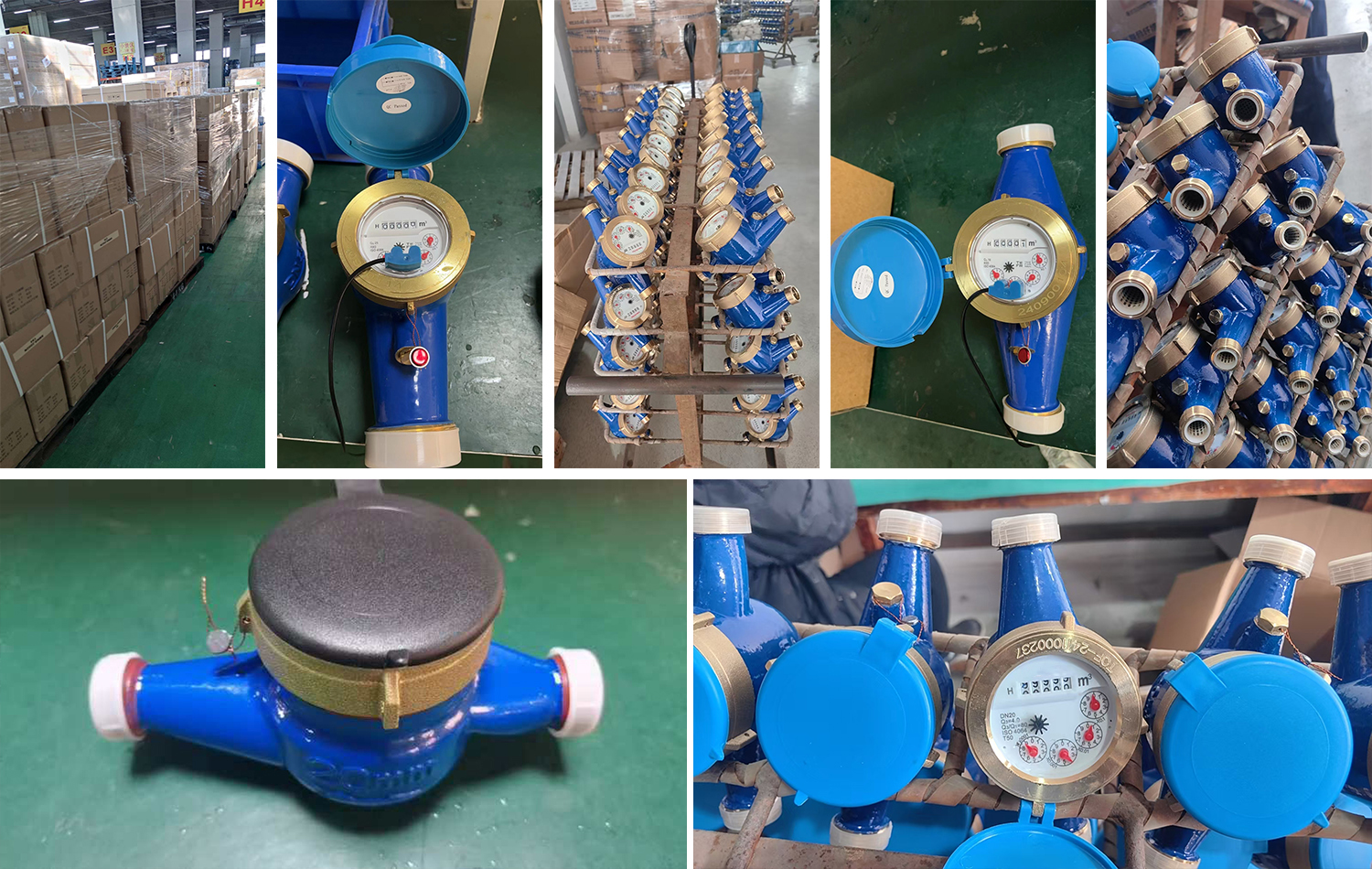

Los medidores de agua fría rotativos de múltiples boquillas también se pueden dividir en medidores secos y húmedos. Proporciona salida de pulso (pulso único 1l / 10l / 100l).
Condiciones de trabajo:
A) temperatura del agua 0,1 ° C a 40 ° C
B) presión del agua ≤ 1,0 MPA
Error máximo permitido:
A) la zona inferior de qmin (incluido) a Qt (excluido) es de ± 5%
B) la zona superior de qtinluded a QS (incluido qs) es de ± 2%
Estándar: iso4064
Materiales: latón, hierro, nylon, acero inoxidable
Anexo: una boquilla, tuerca y Junta
Los medidores de agua fría rotativos de múltiples boquillas también se pueden dividir en medidores secos y húmedos. Proporciona salida de pulso (pulso único 1l / 10l / 100l).
A) temperatura del agua 0,1 ° C a 40 ° C
B) presión del agua ≤ 1,0 MPA
A) la zona inferior de qmin (incluido) a Qt (excluido) es de ± 5%
B) la zona superior de qtinluded a QS (incluido qs) es de ± 2%
Estándar: iso4064
Materiales: latón, hierro, nylon, acero inoxidable
Anexo: una boquilla, tuerca y Junta
Condiciones de funcionamiento | PN: 1.0/1.6 Mpa (10/16bar) |
Temperatura del agua | El agua fría puede alcanzar los 50 ° C y el agua caliente puede alcanzar los 90 ° c. |
Criterios | ISO 4064 Categoría B |
Material | Latón, hierro, plástico |
Tamaño | DN15–DN50 |
Tipo | Seco |
Aplicación | Medir el volumen total de agua para bebidas frías que pasa por la tubería. Se puede utilizar en sistemas de transmisión de lectura remota equipados con sensores incorporados. |
Nombre de la marca | MIDAS |
Embalaje | Cajas de cartón, paletas y requisitos del cliente. |
El medidor de agua fría de hoja giratoria multijet es un milagro técnico diseñado para medir con precisión el consumo de agua fría en varios entornos. El instrumento combina las mejores características de la tecnología de palas giratorias multijet y jet, convirtiéndose así en un equipo eficiente y confiable.
El diseño multichorro del medidor de flujo involucra múltiples chorros de agua que golpean el rotor central. Estas boquillas están cuidadosamente calibradas para garantizar una medición de flujo coherente y precisa. Cuando el agua fría pasa por el caudal, la fuerza del chorro hace que el rotor gire. La velocidad del rotor es proporcional a la velocidad del agua. Al mismo tiempo, se añade precisión adicional en términos de palas giratorias de chorro. Las hojas situadas en la carcasa del instrumento interactúan con el agua que fluye, lo que ayuda a determinar con precisión la cantidad de agua que pasa.
El medidor de agua fría de la hoja giratoria multijet está hecho de materiales de alta calidad y puede soportar la dura prueba del uso continuo. El cuerpo principal del instrumento suele estar hecho de materiales robustos, como latón o plástico de alta calidad, que son resistentes a la corrosión y al estrés mecánico. Los componentes internos, incluidos los rotores y las palas, están hechos de materiales resistentes al desgaste, lo que garantiza una vida útil más larga. Esta durabilidad la hace adecuada para aplicaciones residenciales y comerciales en las que son esenciales mediciones consistentes y confiables del agua.
En el entorno residencial, El medidor proporciona a los propietarios una lectura precisa del consumo de agua fría, lo que les permite monitorear y gestionar eficazmente el uso del agua. Ayuda a identificar cualquier posible patrón de fuga o consumo excesivo, ahorrando así costes. En edificios comerciales como oficinas, hoteles y fábricas, los medidores de agua fría con palas giratorias multijet son esenciales para una facturación precisa. Permite a los administradores de instalaciones rastrear el consumo de agua en diferentes áreas del edificio, promoviendo así una mejor gestión de recursos y medidas de control de costos.
El instrumento está diseñado para proporcionar mediciones de alta precisión. Puede medir con precisión las pequeñas fluctuaciones del flujo de agua y proporcionar datos confiables. Esta precisión también es fundamental para los proveedores de agua, ya que les ayuda a asignar y gestionar correctamente los recursos hídricos. El medidor de agua fría de hoja giratoria multijet cumple con estrictos estándares de precisión de la industria para garantizar que las lecturas sean consistentes y confiables.
Dimensiones del producto
Principales especificaciones técnicas:
| Tipo | Tamaño(mm) | Clase | Q4Caudal sobrecargado | Q3Tráfico Permanente | Pregunta 2Flujo de transición | Pregunta 1Caudal mínimo | Lectura mínima | Lectura máxima |
| m³/h | m³/ h | m³ | ||||||
| LXSG - 15 | 15 | C | 3.1 | 2.5 | 0.026 | 0.016 | 0.00005 | 99,999 |
| LXSG - 20 | 20 | C | 5 | 4 | 0.040 | 0.025 | 0.00005 | 99,999 |
| LXSG - 25 | 25 | C | 7.9 | 6.3 | 0.062 | 0.039 | 0.00005 | 99,999 |
| LXSG - 32 | 32 | C | 12.5 | 10 | 0.100 | 0.063 | 0.00005 | 99,999 |
| LXSG - 40 | 40 | C | 20 | 16 | 0.160 | 0.100 | 0.00005 | 99,999 |
| LXSG - 50 | 50 | C | 31 | 25 | 0.250 | 0.156 | 0.00005 | 99,999 |
Tamaño:
| Tipo | Tamaño | LargoL | AnchoW | AlturaH | Hilo de conexiónD (in) |
| mm | |||||
| LXSG - 15 | 15 | 165 | 98 | 107.5 | G 3/4B |
| LXSG - 20 | 20 | 190/195 | 98 | 109 | G1B |
| LXSG - 25 | 25 | 225/260 | 103.5 | 115 | G1 1/4B |
| LXSG - 32 | 32 | 230/260 | 103.5 | 115 | G1 1/2B |
| LXSG - 40 | 40 | 300 | 125 | 156 | G2B |
| LXSG - 50 | 50 | 300 | 125 | 156 | G2 1/2B |
| 280 | 165 | 181 | Conexión de brida ISO7005-2:1988 φD=125 | ||
