Quitar el conector

Materiales y recubrimientos

Materiales y recubrimientos:

1) hierro fundido de tinta universal final que cumple con la clase bs2789 420 / 12500 / 7

2) hierro dúctil de manga que cumple con la clase bs2789 420 / 12500 / 7

3) brida - hierro dúctil de grado bs2789 420 / 12500 / 7

4) recubrimiento - resina epoxi fundida que cumpla con sabs1217, con un espesor mínimo de 250 micras y colores ral5005, ral5015, ral3009, ral9005, ral9011 u otros

5) recubrimiento de perno - galvanización

Especificaciones

Criterios: iso2531, en545, ASTM

Presión: pn10 / pn16 / pn25 / pn40 / pn64

Material del cuerpo de la válvula: hierro fundido dúctil, recubierto con recubrimiento de resina fundida o pintura de resina;

Perno y tuerca: acero al carbono, galvanizado g4.8 / g8.8 o ss304 / ss316

Embalaje: caja de madera y capa protectora.

Junta: sello de Goma de clase e bs2494 1990 W & D

Aplicaciones:

Las juntas de desmontaje son adecuadas para todo el material de tubería de brida en el suelo o en el Interior.

Facilita la instalación y el desmontaje de válvulas de aislamiento, válvulas de control, equipos de medición de flujo, bombas, etc. Compensa el desplazamiento axial de la tubería durante la instalación.

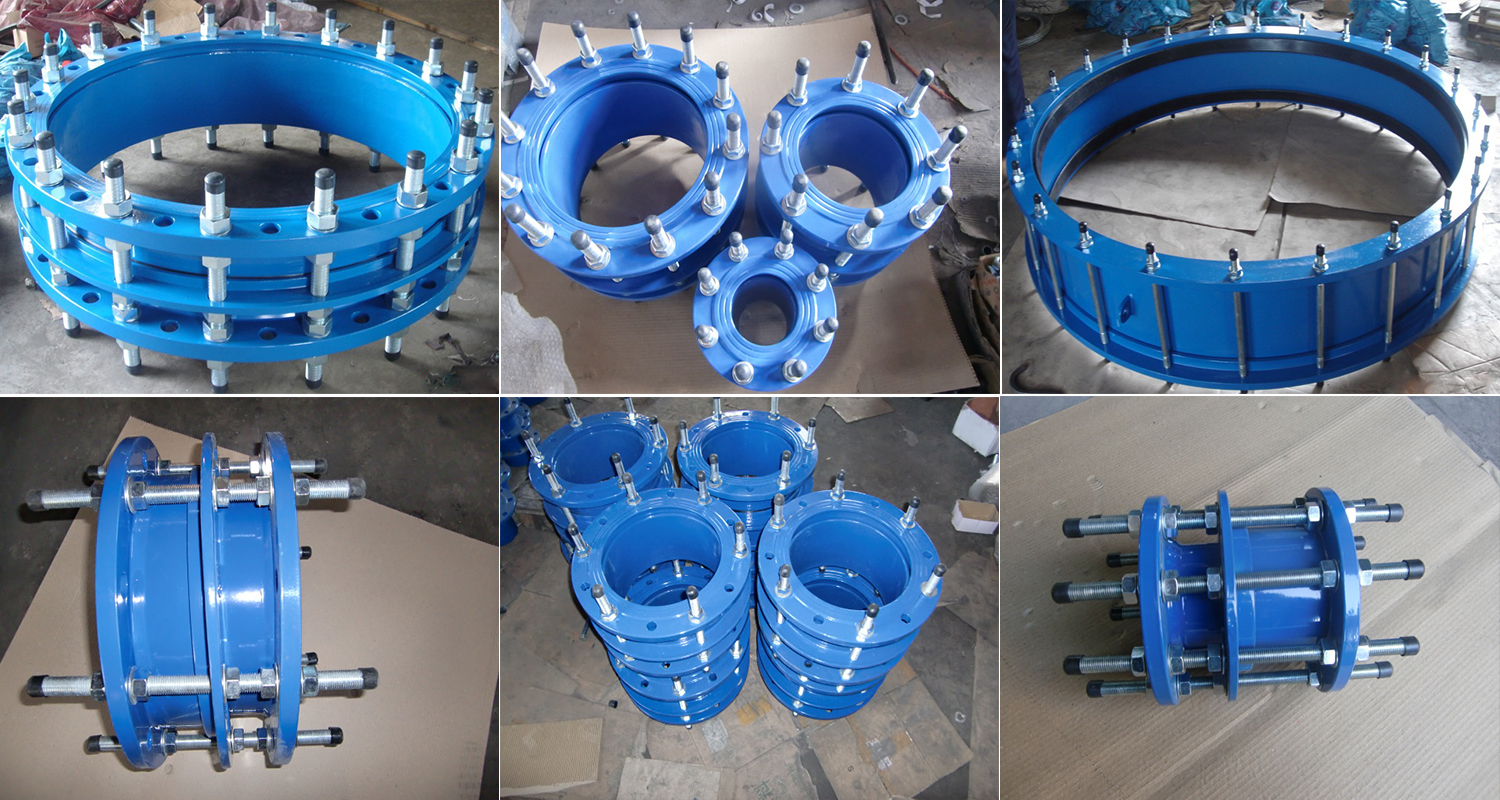

Quitar el conector

Quitar el conector

El objetivo de desmontar el conector es proporcionar una forma sencilla de instalar y desmontar componentes de tuberías con brida, como válvulas, bombas y filtros. Los conectores extraíbles permiten una distancia de ajuste variable de 50 mm en el sitio y están completamente suministrados y se pueden instalar en cualquier momento. Las juntas de desmontaje son productos de restricción que evitan el Movimiento de tuberías axiales y son las más adecuadas para la instalación de válvulas y cámaras de bombeo, así como accesorios de acero complejos.

Estructura

Generalmente consta de un cuerpo principal, un anillo de sellado, una tapa de presión y un tubo telescópico corto. Hay un conector de brida en un lado para conectarse a la bomba o válvula a través de la brida. El extremo extraíble tiene una brida en forma de F o central que se empuja en el conector de la brida y está equipada con una barra de amarre que fija la brida.

Características

Instalación y desmontaje: se puede ajustar previamente a la longitud adecuada para simplificar la instalación y desmontaje de los componentes de tubería. Esto es muy beneficioso durante el mantenimiento y el mantenimiento.

Sellado: al apretar la tuerca de la tapa, el anillo de sellado elástico presiona firmemente el anillo exterior de la tubería debido a la inclinación mutua para garantizar un sellado confiable.

Transmisión de fuerza: una vez que todas las tuercas están apretadas, puede transmitir el empuje axial a la tubería, la válvula de protección y la bomba.

Resistencia a la corrosión: dependiendo del entorno, se puede aplicar con materiales anticorrosivos como fbe, resina epoxi o recubrimiento de escamas de vidrio epóxido.

Aplicación

Mantenimiento: muy adecuado para componentes de tuberías como válvulas, medidores de agua o medidores de flujo que necesitan ser reparados o reemplazados. El desmontaje de la articulación crea un espacio entre las pestañas, lo que facilita el desmontaje y la instalación.

Instalación del equipo: fácil de instalar bombas y válvulas. Puede ajustar la posición y la longitud para garantizar el buen funcionamiento del equipo.
