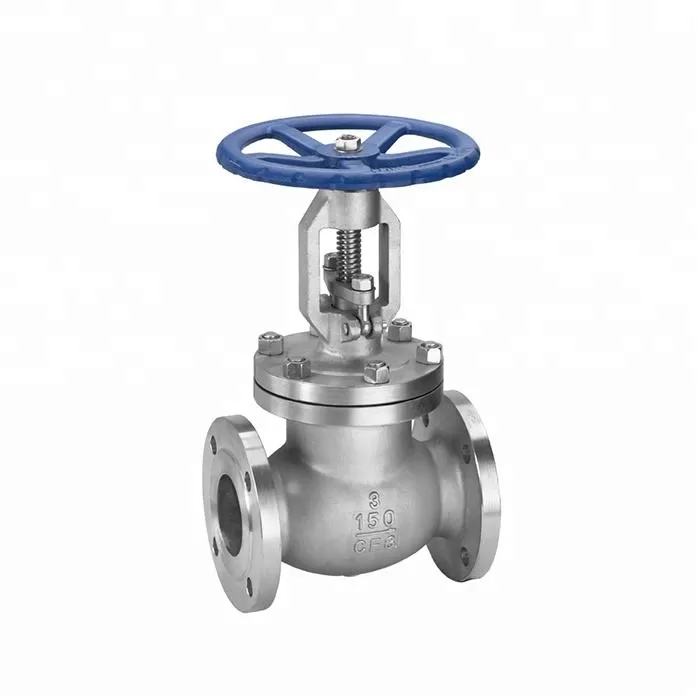

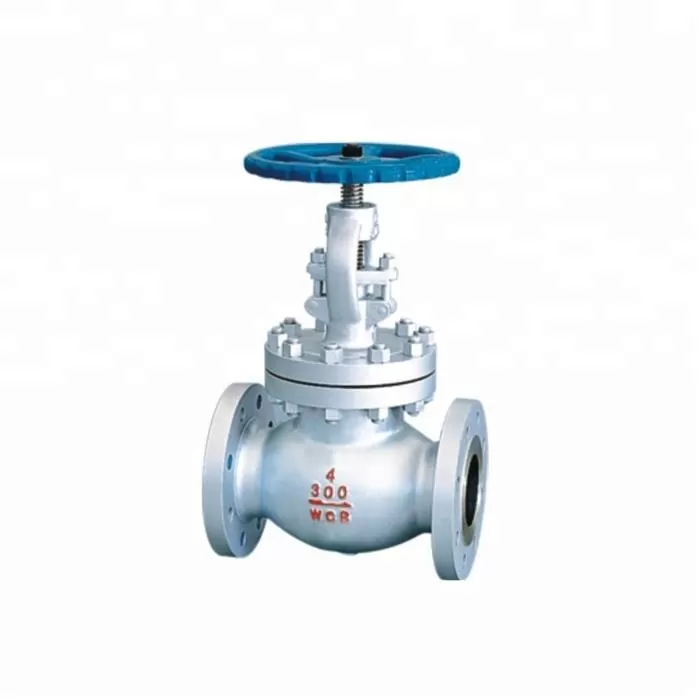

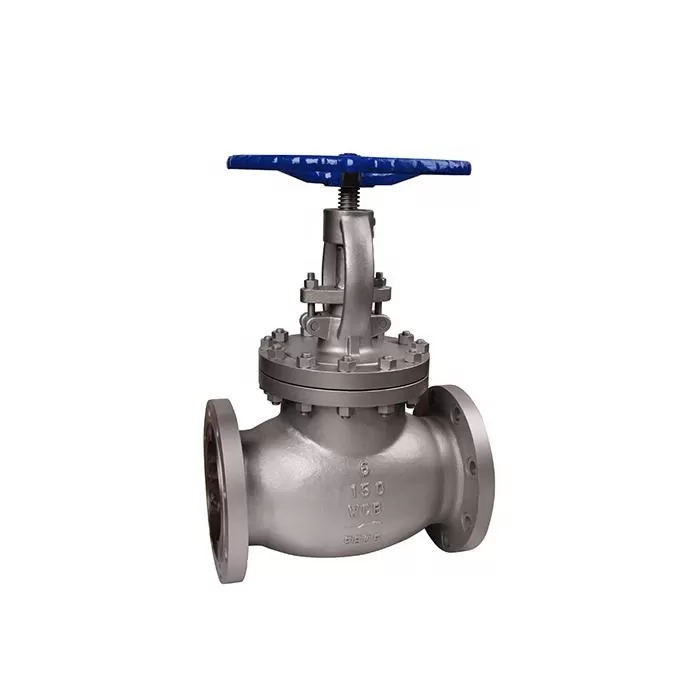

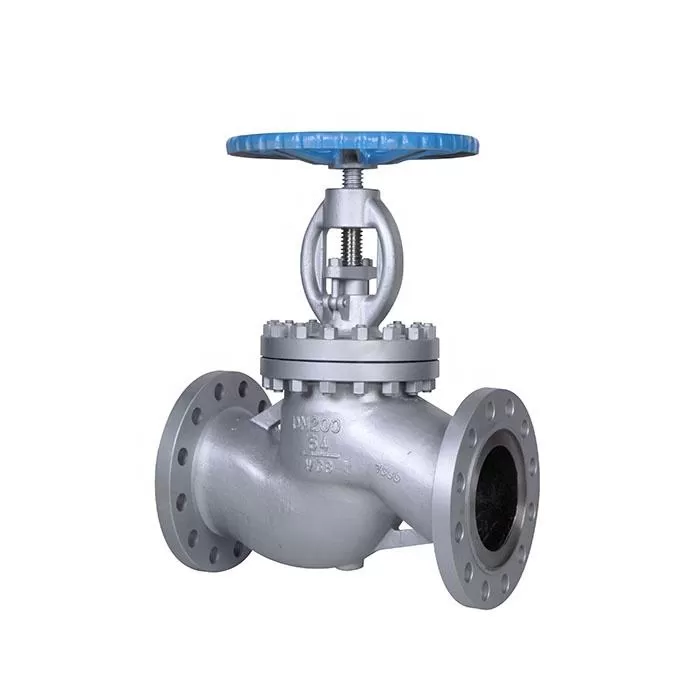

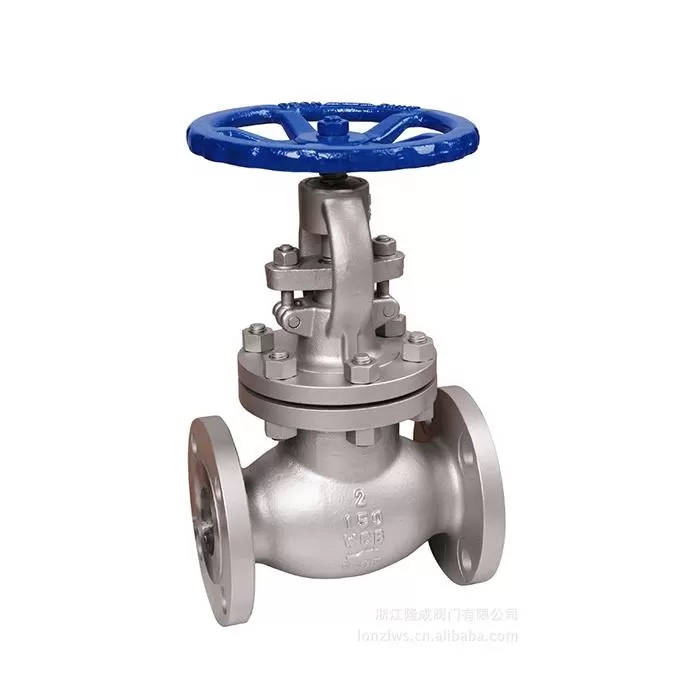

Válvula de cierre

Una válvula de globo es una válvula de flujo lineal utilizada para detener, iniciar y regular el flujo. A diferencia de las válvulas de bola, el medio en una válvula de globo no fluye directamente en una dirección. En su lugar, entra en el cuerpo de la válvula, se eleva hacia arriba, y sale desde el extremo opuesto. La válvula se cierra a través de un disco que se atornilla en el asiento con un volante o actuador. La rotación de la manija hace que el disco descienda o ascienda. Cuando se baja completamente, el suministro de agua se interrumpe. Cuando se eleva completamente, el flujo alcanza la velocidad máxima.

La aplicación más común para válvulas de globo son los grifos estándar, ampliamente utilizados en sistemas de tuberías industriales.

Características clave de las válvulas de globo

- amplia gama de materiales del cuerpo, incluyendo hierro fundido, hierro dúctil y acero inoxidable

- diseños de válvulas bridadas y roscadas

Adecuado para diversas aplicaciones y soportes basados en el tipo de producto, sin mantenimiento

Agua fría/caliente, vapor, óxidos de nitrógeno, gases, aire, aceite, productos químicos y varios ácidos

A diferencia de las válvulas de compu, las válvulas de globo pueden regular el flujo o la presión, así como cerrar completamente el flujo. En comparación con las válvulas de puerta o de bola, las válvulas de globo muestran una pérdida de presión significativamente mayor en posiciones completamente abiertas. Esto ocurre porque el líquido cambia de dirección a medida que pasa a través de la válvula.

Una característica clave de las válvulas de globo es que el asiento es paralelo A la línea de flujo. Esta característica permite una regulación eficiente al tiempo que minimiel desgaste del disco y el asiento.

Revestimiento:

             1). Fusion capa de epoxi en polvo unida

             2). recubrimientos en polvo de akzo Nobel

Una válvula de parada es un tipo de válvula que controla el flujo del medio moviendo el disco A lo largo de la línea central del asiento de la válvula. Debido a su estructura simple, buen rendimiento de sellado, y excelente rendimiento de regulación, es ampliamente utilizado en varios sistemas de tuberías industriales y civiles.

I. ventaja del núcleo: ¿Por qué elegir una válvula de parada?

Rendimiento de sellado fiable

El disco y el asiento de la válvula de parada adoptan una estructura de sellado lineal "cara a cara". Cuando está cerrado, el disco se adhiestrechamente al asiento, bloqueando eficazmente el flujo del medio, y la tasa de fuga es mucho menor que la de otros tipos de válvulas, como las válvulas de puerta. Especialmente bajo condiciones de baja presión, incluso después de un uso prolongado, el desgaste de la superficie de sellado es relativamente pequeño y puede mantener un efecto de sellado estable, por lo que es adecuado para sistemas que son sensibles a fugas.

Excelente rendimiento de regulación

La carrera de elevación del disco de válvula tiene una relación aproximadamente lineal con el caudal. Mediante el control del grado de apertura del disco de válvula se puede regular con precisión el caudal del medio. Por lo tanto, se utiliza a menudo en escenarios que requieren control de flujo, como la regulación de la temperatura en sistemas de calefacción y el control de la relación media en procesos químicos.

Tiene una amplia gama de medios aplicables.

En función de las características del medio se pueden seleccionar diferentes materiales de cuerpos de válvulas y superficies de sellado.

Cuerpos de válvulas de hierro fundido o hierro dúctil son adecuados para medios neucomo agua y vapor.

El cuerpo de la válvula de acero fundido o acero inoxidable puede soportar altas temperaturas, altas presiones y medios ligeramente corrosivos.

Cuando el disco y el asiento adoptan un sellado de metal a metal, se puede utilizar en sistemas de alta temperatura y alta presión. Cuando se utilizan sellos de goma o PTFE, son adecuados para medios de baja temperatura, corrosivos o limpios.

Ii. Características estructurales: ¿Cómo lograr un trabajo eficiente?

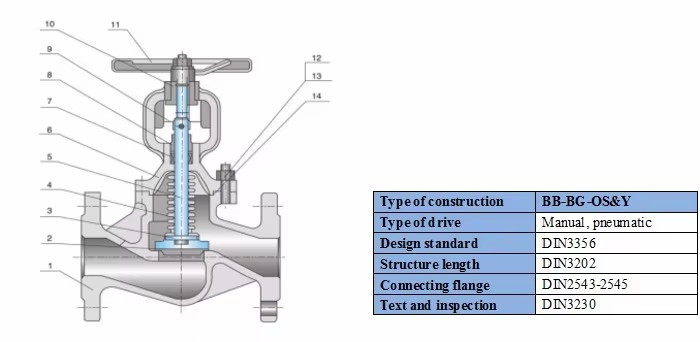

La estructura típica de una válvula de parada consiste en un cuerpo de válvula, cubierta de válvula, disco de válvula, vástago de válvula, volante, o dispositivo de tracción. Sus principales características de diseño determinan su rendimiento de trabajo:

Diseño del canal de flujo: cuando el medio fluye desde debajo del asiento de la válvula, necesita hacer un "giro en ángulo recto" antes de salir, lo que resulta en una resistencia al flujo relativamente alta. Esta característica también aumenta la fuerza de sellado cuando la válvula está cerrada. La presión del medio empuja el disco de la válvula hacia el asiento de la válvula, lo que mejora aún más el rendimiento de sellado.

Las formas comunes de discos de válvula incluyen la parte superior plana, émbolo y tipos de aguja. Los discos de válvula de tapa plana son adecuados para situaciones de apagado general. Las válvulas de disco de aguja se utilizan a menudo para el control preciso de flujos pequeños debido a su pequeña superficie de sellado y alta precisión de regulación.

Modo de accionamiento: además de las ruedas de mano manuales, también puede ser equipado con dispositivos de accionamiento eléctrico, neumático o hidráulico para lograr el control remoto automático y cumplir con los requisitos de regulación centralizada de grandes sistemas industriales.

Iii. Escenarios aplicables: ¿En qué condiciones de trabajo son más adecuadas las válvulas de parada?

Se presentan requisitos de alta presión o alto sellado

Por ejemplo, en la industria petroquímica, para tuberías de transporte de petróleo, gasoductos, tuberías de vapor de alta presión, etc., el sellado herméde las válvulas de parada puede prevenir eficazmente la fuga de medios inflamables, explosivos o tóxicos, garantizando la seguridad del sistema.

Tuberías de diámetro pequeño o escenarios de operación intermitente

La válvula de cierre de diámetro pequeño (DN15~DN100) cuenta con una estructura compacta y un funcionamiento flexible, por lo que es adecuado para tuberías de suministro de agua y tuberías de protección contra incendios. Al mismo tiempo, debido a su sellado fiable cuando se cierra, también se utiliza a menudo en situaciones donde se requiere una apertura y cierre frecuentes.

Iv. Precauciones de uso

Dirección de instalación: la válvula debe instalarse de acuerdo con la dirección de flujo indicada en el cuerpo de la válvula, que se etiqueta típicamente como "low in and High out." Si la válvula está instalada incorrectamente, con el flujo invertido, puede causar que el disco de la válvula tenga dificultades para cerrar debido a la presión del medio, lo que resulta en una disminución en el rendimiento de sellado.

Ciclo de mantenimiento: inspecregularmente el embalaje del vástago de la válvula. Si nota alguna fuga del medio, asegúrese de reemplazar el embalaje rápidamente. Si hay arañazos en la superficie de sellado, pueden ser reparpor pulido para prolongar la vida útil.

Evite utilizar más allá de las condiciones de funcionamiento: los diferentes materiales de las válvulas de parada tienen límites claros de temperatura y presión. Su uso más allá de estos límites puede conducir a la deformación del cuerpo de la válvula o la falla del sello.

En resumen, la válvula de cierre, con su rendimiento de sellado fiable y su capacidad de regulación precisa, se ha convertido en un dispositivo clave para controlar el flujo de medios en los sistemas de tuberías. Especialmente en escenarios en los que se deben tener en cuenta tanto las funciones de apagado como las de regulación, esto demuestra ventajas irremplazables.
