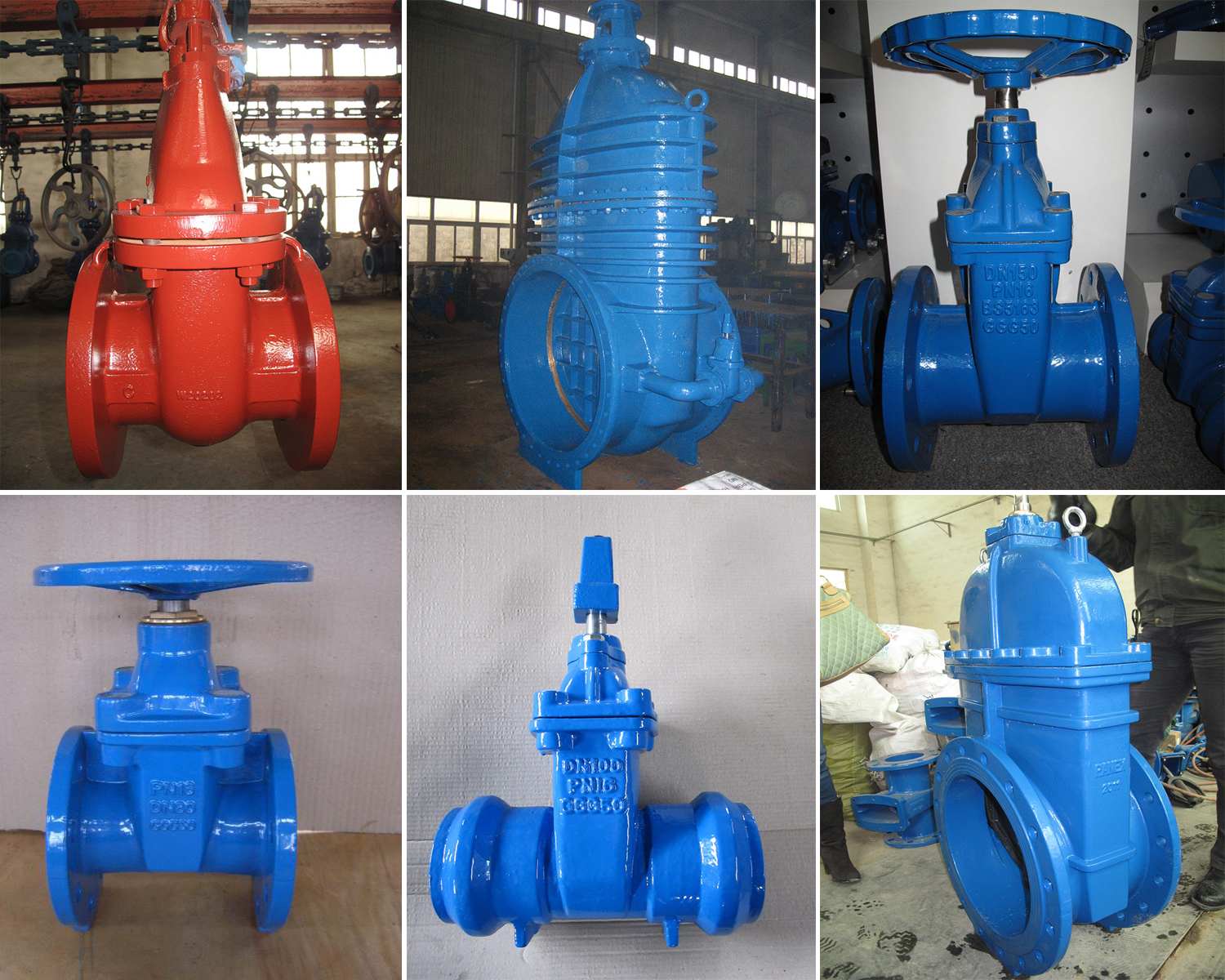

Válvula de compuerta

La válvula de compuerta es un componente básico del sistema de tratamiento de fluidos.

Estructuras y componentes

La válvula de compuerta está compuesta por el cuerpo de la válvula, la compuerta o la cuña, el vástago de la válvula, la tapa de la válvula y el anillo del asiento. El Cuerpo de la válvula es la carcasa principal, que proporciona un canal para el líquido. Las compuertas suelen ser planas o cuneiforme y son elementos que controlan el flujo de agua. El vástago conecta la compuerta al ejecutor fuera de la válvula para elevar o bajar la compuerta. La tapa Sella las piezas internas de la válvula con el entorno externo y proporciona una carcasa para el vástago. El anillo del asiento se encuentra en la entrada y salida del cuerpo de la válvula, proporcionando una superficie de sellado para la puerta.

Principio de funcionamiento

Cuando la válvula de la puerta está completamente abierta, la puerta se levanta completamente del canal de flujo, permitiendo que el líquido pase con la menor resistencia. Esto proporciona un caudal de paso completo, lo que significa que el líquido puede fluir a través de la válvula a casi la misma velocidad y caída de presión, como si no hubiera válvula. Para cerrar la válvula, la compuerta se reduce al Canal hasta que se apoya en el anillo del asiento, bloqueando completamente el líquido.

Ventaja

Las válvulas de compuerta son conocidas por su excelente capacidad de cierre. Pueden proporcionar un sellado apretado para evitar cualquier fuga de líquido al cerrar. También se aplican a varios tipos de fluidos, incluidos líquidos, gases y pastas. Su diseño de agujero completo permite un alto flujo, convirtiéndolo en una opción ideal para aplicaciones que requieren un transporte rápido de grandes cantidades de fluidos.

Deficiencias

Una de las principales desventajas de las válvulas de compuerta es que funcionan relativamente lentamente en comparación con otros tipos de válvulas como válvulas de bola o mariposa. Debido a la forma en que las compuertas entran y salen del paso, el proceso de abrir o cerrar completamente la válvula puede tomar más tiempo. Además, las válvulas de compuerta no son adecuadas para aplicaciones de ahorro. Cuando la puerta se abre parcialmente, el patrón de flujo se vuelve turbulento y puede causar erosión de la puerta y el asiento, lo que resulta en una reducción del rendimiento de sellado con el tiempo.

Aplicación

Las válvulas de compuerta son ampliamente utilizadas en las industrias de suministro de agua y tratamiento de aguas residuales, petróleo y gas, generación de energía y procesamiento químico. En el sistema de suministro de agua, se utilizan para controlar el flujo de agua en tuberías de gran diámetro. En la industria del petróleo y el gas se utilizan para aislar diferentes partes de oleoductos y tanques. En las centrales eléctricas se utilizan para regular el flujo de vapor y agua de enfriamiento.

1) resina epoxi fundida de 200 - 250 micras dentro y fuera.

2) recubrimiento de acuerdo con los requisitos del cliente.

Información del producto: las válvulas de compuerta proporcionadas se utilizan principalmente para la regulación de agua, vapor, petróleo, gas y gas natural en la industria química.

Estándar: awwa, din3352 F4 / f5, bs5163, bs5150.

Tipo de conexión: tipo de brida, tipo de empuje, tipo de Unión mecánica, tipo de extremo plano.

Espesor de la pared del tubo: K7 / k8 / k8 / K12 / c40, / c30 / c25.

Tipo de conector: tyton / conector push, conector K / mecánico, conector Autoadhesivo / restrictivo.

Juntas: sbr, epdm, nbr.
