Tubería de hierro dúctil con reborde

Tubería de hierro dúctil con reborde

Las tuberías bridadas y los accesorios son componentes típicos de los sistemas de tuberías rígidas. La pipa bridada se utiliza comúnmente para los servicios superficiales del agua, de las aguas residuales, del aire, del aceite y de otros líquidos que requieren uniones rígidas refrenadas. Es ampliamente utilizado en plantas de tratamiento de aguas y aguas residuales, sistemas de tuberías industriales y otras tuberías interiores, así como aplicaciones al aire libre, tales como puentes y otros pasos elevados. Las juntas de brida generalmente no se recomiendan para su uso bajo tierra debido a su rigidez.

El asentamiento diferencial u otras tensiones pueden causar una tensión excesiva en la brida o tuberdebido a una carga excesiva de la viga. Midas produce DN80-DN2600mm tuberrebordede hierro dúctil de acuerdo con EN545. La longitud máxima del tubo rebordees de hasta 6m, dependiendo del diámetro.

Tubería de hierro dúctil con reborde El revestimiento:

Interno:

1). Revestimiento de cemento Portland

2). Revestimiento de mortero de cemento resistente al sulfato

3). Revestimiento de mortero de cemento de alto aluminio

4). Fusión con epoxi unido

5). Epoxi cerámico

6). Poliuretano

Externo:

1). Zinc con capa de acabado de pintura bituminosa

2). Zinc con capa de acabado de pintura epoxi líquida

3). Aleación de zinc-aluminio más pintura epoxi líquida

4). Poliuretano

El revestimiento puede adaptarse a las necesidades del cliente.

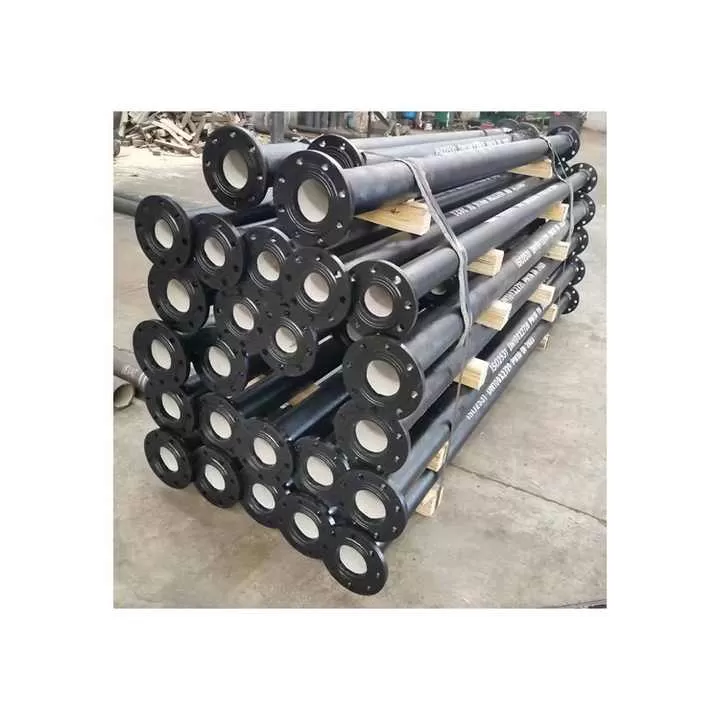

Tubería de hierro dúctil con reborde la embalaje:

El diámetro de la tuberpor debajo de 300mm se envuelve con bandas de acero y más de 300mm se encuentra a granel.

Especificación del tubo de hierro dúctil bridado:

Norma: EN545

Diámetro: DN80-DN2600mm

Longitud: 0.1m- 6m

Espesor de la pared del tubo: K9/K12

Tipo de junta: brida

Junta: SBR, EPDM, NBR

Ventaja del tubo de hierro dúctil con brida

Conexión rígida y completamente restringida: La conexión con bridas de tubería de hierro dúctil con bridas es inherentemente auto-restringida. Cada perno transmite carga de tracción axialmente, eliminando la necesidad de bloques contra empuje y simplificando el diseño de las mangueras de estación de bombeo, las cámaras de válvulas y los sistemas de tuberías internas.

Excelentes propiedades mecánicas: los tubos con brida de hierro dúctil son más resistentes debido a su mayor resistencia a la tracción y mejor resistencia al impacto.

Máximo factor de seguridad: Tiene un mayor factor de seguridad frente a sobrepresiones, golpes de caída y impactos externos.

Economía de ingeniería significativa: El proceso de diseño de pared delgada (la tolerancia del espesor de la pared se controla en ±1,2 mm) reduce la masa por unidad de longitud entre un 28 % y un 35 % en comparación con el tubo de hierro fundido gris, ahorrando más del 15 % en costos de elevación y transporte, lo que resulta especialmente adecuado para proyectos de oleoductos de larga distancia.

El daño durante el transporte y el manejo es casi insignificante: no se romperá debido a impactos repentinos. La pérdida causada por el transporte y el manejo se minimiza.

Costos reducidos de bombeo: La tubería está revestida con mortero de cemento centrífugo. Esto hace que la superficie interior de la tubería sea lisa, reduciendo así las pérdidas por fricción.

Mai larga vida útil y excelente resistencia a la corrosión: el revestimiento de mortero de cemento previene la corrosión en la superficie interna. El recubrimiento externo de zinc/zinc-aluminio, cubierto con resina asfáltica/resina epoxi, proporciona una fuerte protección contra la corrosión externa.

Gran precisión dimensional y acabado superficial superior: la fundición centrífuga de tubos con brida garantiza un grosor uniforme de pared y una excelente suavidad superficial, que no pueden lograrse con la fundición en arena húmeda debido a la flotación, desplazamiento o deformación del núcleo.

Facilidad de mantenimiento y desmontaje: una ventaja fundamental de las conexiones con bridas en sistemas aéreos: cualquier sección puede desbloquearse, retirarse y reemplazarse sin necesidad de cortar ni utilizar equipos que rompan tuberías.

Escenarios de aplicación

Plantas de tratamiento de agua y estaciones de bombeo

Esta es la aplicación principal para tubo de hierro dúctil con flange. Las redes de tuberías aéreas dentro de las instalaciones de tratamiento —que conectan las rejillas de captación de agua cruda, filtros, puntos de dosificación química, depósitos de agua clara y bombas de distribución— se especifican casi universalmente en hierro dúctil con bridas. La combinación de alta capacidad de presión (estándar PN16/PN25, disponible también PN40), uniones rígidas que absorben las cargas de sobrecarga de las bombas y fácil desmontaje para el mantenimiento del equipo convierte a este material en la opción técnica superior y más económica durante todo el ciclo de vida del activo.

Puentes elevados y cruces aéreos

Cuando una tubería debe cruzar un río, una carretera u otro obstáculo mediante una estructura elevada, se prefieren las uniones con bridas en lugar de conexiones empotradas enterradas. La conexión rígida con bridas elimina el movimiento diferencial en los soportes del tramo, y las secciones de tubería fácilmente removibles permiten la inspección estructural y la reaplicación de recubrimiento sin necesidad de excavación. MIDAS suministra tubo de hierro dúctil con brida en longitudes cortadas para adaptarse a configuraciones específicas de luz.

Tuberías para procesos industriales

Las refinerías, centrales eléctricas, fábricas de pulpa y papel y instalaciones de procesamiento químico especifican tuberías con bridas para la distribución interna dentro de la planta de agua de proceso, agua de refrigeración, suministro de extinción de incendios y, en algunos casos, productos químicos de proceso (cuando se elija un revestimiento adecuado —FBE o epoxi cerámica—). La gama completa de clasificaciones de presión de las bridas (PN10 a PN40) y opciones de revestimiento interno tubo de hierro dúctil con brida como una solución versátil para tuberías industriales.

Infraestructura de tratamiento de aguas residuales

Cumple con EN 598 tubo de hierro dúctil con flange con revestimiento interno de cemento alto en alúmina o FBE, sirve a las tuberías superiores de las plantas de tratamiento de aguas residuales: desde las cribas de entrada y las cámaras de arena hasta las tuberías de gas del digestor y las líneas de transferencia de lodo. Las opciones de revestimiento resistentes a la corrosión prolongan la vida útil en el entorno químicamente agresivo del tratamiento de aguas residuales.

Piezas de carrete corto y adaptadores de conexión

Tubo de hierro dúctil con brida Los tornillos cortados a longitudes tan cortas como 0,1 m se utilizan ampliamente como bobinas de conexión entre una válvula de compuerta, válvula mariposa o válvula de retención y la tubería adyacente. MIDAS suministra bobinas con bridas cortadas a medida, con control completo de tolerancias dimensionales, para el reemplazo directo de las piezas existentes en instalaciones operativas.

Solicitar un presupuesto

Tanto si estás buscando tubo de hierro dúctil con flange Para una ampliación importante del tratamiento de agua municipal, una mejora de estación de bombeo, una instalación de proceso industrial o el reemplazo de un espiral de cruce de puente, MIDAS cuenta con la capacidad productiva, las capacidades técnicas y la experiencia en exportaciones necesarias para cumplir con las especificaciones y el cronograma.

Envíe las especificaciones de su proyecto o solicite una hoja técnica hoy mismo.

¿Por qué elegirnos?

Shanxi Midas Industrial Co., Ltd. tiene su sede en Taiyuan, provincia de Shanxi, el corazón de la fundición de China, con acceso directo a materias primas de hierro dúctil de alta calidad y décadas de experiencia en fundición de tuberías. La producción de tubos de hierro dúctil con bridas de nuestra empresa combina:

1.  Nuestra empresa está certificada ISO, asegurando que nuestros productos de tubería de hierro dúctil cumplen con todas las normas internacionales.

2.  Con la aparición de más experiencia, hemos logrado una posición más avanzada en la misma industria.

3.  Nuestro objetivo es construir relaciones a largo plazo con nuestros clientes, proporcionándoles un servicio fiable y eficiente.

4.  Con una estructura operativa sólida y una estructura de estrategia de marca orientada al mercado, fortalecemos aún más los intercambios técnicos y la cooperación con la industria internacional de tuberías de hierro dúctil.

5.  Nuestro equipo de profesionales trabajará estrechamente con usted para proporcionar productos de tubería de hierro dúctil personalizados que satisfsus necesidades específicas.

6.  Contamos con múltiples líneas de producción de tuberías de hierro dúctil y múltiples departamentos, incluyendo centro de i + d, departamento de gestión de la producción, departamento de calidad y departamento de fabricación.

7.  Nuestros productos de tubería de hierro dúctil son conocidos por su excelente rendimiento, durabilidad y larga vida.

8.  Estamos haciendo más esfuerzos para analizar el mercado de manera integral y cumplir con nuestro compromiso con los clientes con un precio razonable, excelente calidad y operación flexible.

9.  Nuestros productos de tubería de hierro dúctil son rigurosamente probados para asegurar que cumplen con los más altos estándares de calidad.

10.  Cumpliendo con la política de gestión de estar orientado al mercado, promover el desarrollo con nuevos productos y la búsqueda de la existencia con calidad, nuestra empresa seguirá mejorando la calidad de los productos, a fin de ofrecer productos de primera calidad y el mejor servicio para los clientes en el país y el extranjero.
