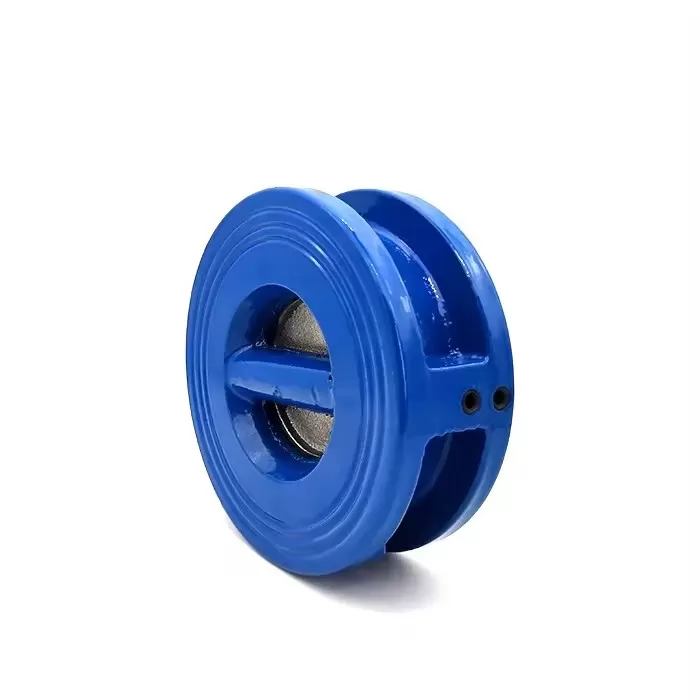

Válvula de control de doble placa

Especificaciones técnicas

* PN10/PN16/Class 125LB/Class 150LB

* talla: 2 "~12" (DN50~300mm)

* materiales: hierro fundido (GG25, ASTM A126 B), hierro dúctil (GGG50, GJS500, DIN1693, BS EN1563, ASTM A536 65-45-12)

* presión de trabajo: 10bar, 16bar, 200psi

* medio aplicable: agua, alcantarillado, aguas residuales

* temperatura aplicable: -10℃~+80℃

estándar

* diseño y fabricación: BS5153, MSS SP-71

* cara a cara: EN558-1

* extremos reborde: EN1092-2, ASME B16.1/B16.42, AS4087

* inspección y pruebas: API598 / EN12266

I. infraestructura y componentes básicos

La estructura central de la válvula de control silenciosa consta de las siguientes partes, que trabajan juntas para lograr la doble función de "silencio" y "check":

Cuerpo de la válvula: como carcasa, proporciona un canal de circulación dieléctrica, la mayoría de los materiales son hierro fundido, acero inoxidable y otros materiales resistentes a la presión y la corrosión.

Pétalos: tipo de pétalos múltiples, compuesto por varios pétalos pequeños, bisagras cerca del asiento a través del eje de perno, que pueden girar alrededor del eje. Tipo de diafragma, utilizando un diafragma elástico como pétalo de válvula, abierto y cerrado por control de deformación.

Dispositivo de amortiguación: incluye resorte, amortiguador o Junta elástica para frenar la velocidad de cierre del pétalo y reducir la fuerza de impacto.

Estructura de amortiguación: el asiento o el borde del pétalo están diseñados como materiales flexibles, o adoptan una forma curvada para reducir el ruido de impacto.

II. principio de funcionamiento al flujo positivo (estado de apertura)

Cuando el medio fluye a lo largo de la dirección positiva:

Apertura del pétalo: la presión del líquido actúa debajo del pétalo, produciendo un empuje ascendente, superando la gravedad del pétalo, la resistencia del resorte y la fricción de la superficie de sellado, haciendo que el pétalo gire alrededor del eje del perno o el diafragma se eleve hacia arriba para abrir el canal.

Pétalos múltiples: varios pétalos pequeños dispersan la fuerza y se abren gradualmente para evitar perturbaciones y ruido del flujo de agua causados por el impacto rápido de un solo pétalo.

Circulación de baja resistencia: después de la apertura del pétalo, el canal tiene una gran sección transversal, un canal suave, una pequeña resistencia al flujo medio y una baja pérdida de energía.

III. principio de funcionamiento al invertir el flujo (mecanismo de cierre y silencio)

Cuando el medio deja de fluir o se produce un retorno inverso, la válvula de control silenciosa se cierra y reduce el ruido a través de los siguientes mecanismos:

El pétalo se cierra automáticamente:

Acción de gravedad: el pétalo de la válvula cae debido a su propia gravedad o el diafragma se restablece debido a la pérdida de presión positiva.

Asistencia de resorte: el resorte incorporado proporciona una fuerza de cierre adicional para acelerar el restablecimiento del pétalo de la válvula y garantizar la fiabilidad del sellado.

Accionamiento a presión inversa: la presión inversa producida por el medio de retorno impulsa el pétalo a ajustarse al asiento.

Proceso de amortiguación y amortiguación:

Cierre en varias etapas: el pétalo cae lentamente debido a la gravedad, y antes de tocar el asiento, el resorte amortiguador o el amortiguador intervienen para ralentizar aún más y evitar el sonido de impacto "bang". La estructura de múltiples pétalos hace que cada pétalo se cierre a su vez, dispersando la fuerza de impacto y reduciendo el pico de ruido.

Superficie de sellado flexible: la superficie de sellado del pétalo de la válvula y el asiento de la válvula utiliza materiales elásticos como caucho y epdm, que absorben la energía de impacto a través de la deformación elástica al entrar en contacto para reducir el ruido causado por la colisión rígida.

Diseño de la estructura de amortiguación: el interior del cuerpo de la válvula está equipado con una cavidad de amortiguación o una ranura de desviación para guiar el flujo constante del medio de retorno y reducir el ruido generado por turbulencias y vórtices.

Resumen

La esencia del principio de funcionamiento de la válvula de control silenciosa es transformar el "cierre de impacto rígido" de la válvula de control tradicional en "cierre de amortiguación flexible" a través de la innovación estructural y la optimización de materiales, reduciendo así significativamente el ruido y el efecto Martillo de agua al tiempo que evita el flujo inverso del medio.
