La válvula de mariposa en forma de U es una válvula de control multifuncional que proporciona un control de flujo de fluido confiable y preciso. La válvula tiene un pétalo único en forma de u colocado en el centro del cuerpo de la válvula. Cuando la válvula se abre, el pétalo gira 90 grados, permitiendo que el líquido fluya libremente a través de la válvula...

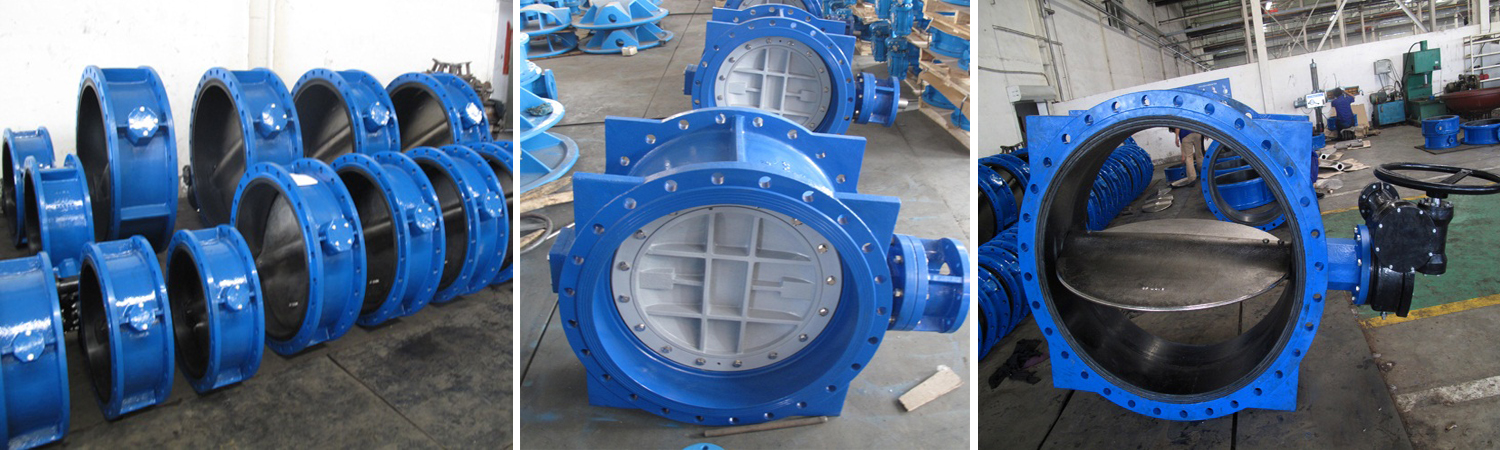

La válvula mariposa de tipo u con conexión de brida adopta una estructura de línea central. Cuenta con un diseño compacto, pequeño tamaño, peso ligero, y se compone de sólo unos pocos componentes, por lo que es fácil de instalar y mantener. La válvula se puede abrir o cerrar rápidamente girando 90°, proporcionando un funcionamiento sencillo y eficiente junto con un excelente rendimiento de control de flujo.
El disco de la válvula mariposa se instala en la dirección del diámetro de la tubery gira dentro del paso cilíndrico del cuerpo de la válvula. El ángulo de rotación varía de 0° a 90°, con la válvula completamente abierta a 90°. Esta ventaja estructural hace que las válvulas mariposa tipo u sean especialmente adecuadas para el diseño de válvulas de gran diámetro.
Típicamente hecha de hierro dúctil (DI), la válvula ofrece una excelente resistencia mecánica y resistencia a la corrosión. El diseño de la estructura central minimila resistencia durante el flujo de fluido. Cuando está completamente abierto, la única obstrucción es el espesor del disco, lo que resulta en una caída de presión mínima y características de regulación de flujo superiores.
La válvula mariposa tipo u está disponible con dos tipos principales de obturación:
Junta elástica: el anillo de sellado puede ser integrado en el cuerpo de la válvula o unido al borde del disco. Es ideal para condiciones de temperatura baja a media temperatura y proporciona una estanqueidad fiable.
Sello de Metal: más adecuado para aplicaciones de alta temperatura, con una vida útil más larga, aunque lograr un sello perfecto puede ser más difícil.
Seleccionar el tamaño y el tipo de válvula correctos es esencial para un control de flujo efectivo.
Las válvulas mariposa de brida tipo u son ampliamente utilizadas en industrias generales como el petróleo, gas natural, procesamiento químico y tratamiento de agua, así como en los sistemas de refrigeración de agua de las plantas de energía térmica. Su excelente resistencia a la presión, resistencia a la corrosión y rápida operación los hacen muy adecuados para diversas aplicaciones industriales.
Los métodos de instalación más utilizados incluyen:
Válvula de mariposa tipo oblea: se instala entre dos bridas de tubos utilizando pernos de doble cabez.
Válvula mariposa tipo reborde: viene con rebordes en el cuerpo de la válvula, que están atornilldirectamente a los rebordes de la tuberpara una instalación segura.
| Criterios | En593 / ISO 5752 / bs5155 / Awwa c504 La perforación de la brida cumple con Din 2501, bs4504, ANSI b16.1 |
| Presión laboral | 10bar/16bar/25bar |
| Presión de ensayo | |
| Cáscara | 15bar/24bar/37.5bar |
| Sellado | 11bar/17.6bar/27.5bar |
| Material | |
| Recubrimiento | Recubrimiento de resina epoxi fundida por dentro y por fuera, con un espesor mínimo de 250 micras |
| No, No. | Parte | Material |
| 1 | Cuerpo | Di / ci / acero al carbono / acero inoxidable |
| 2 | Disco | Di / acero inoxidable 304 / 316, bronce de aluminio |
| 3 | Tallos | SS410/SS416/SS420/SS304/SS316 |
| 4 | Asientos | NBR/EPDM/PTFE/VITON |
