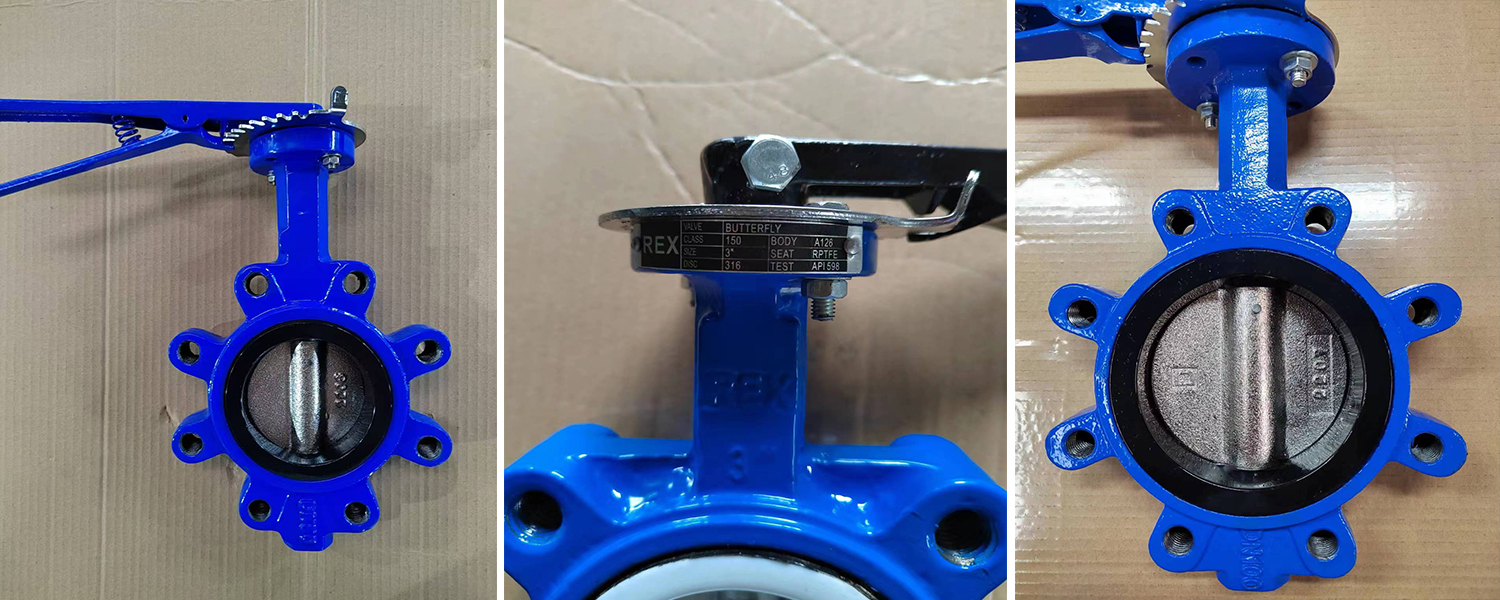

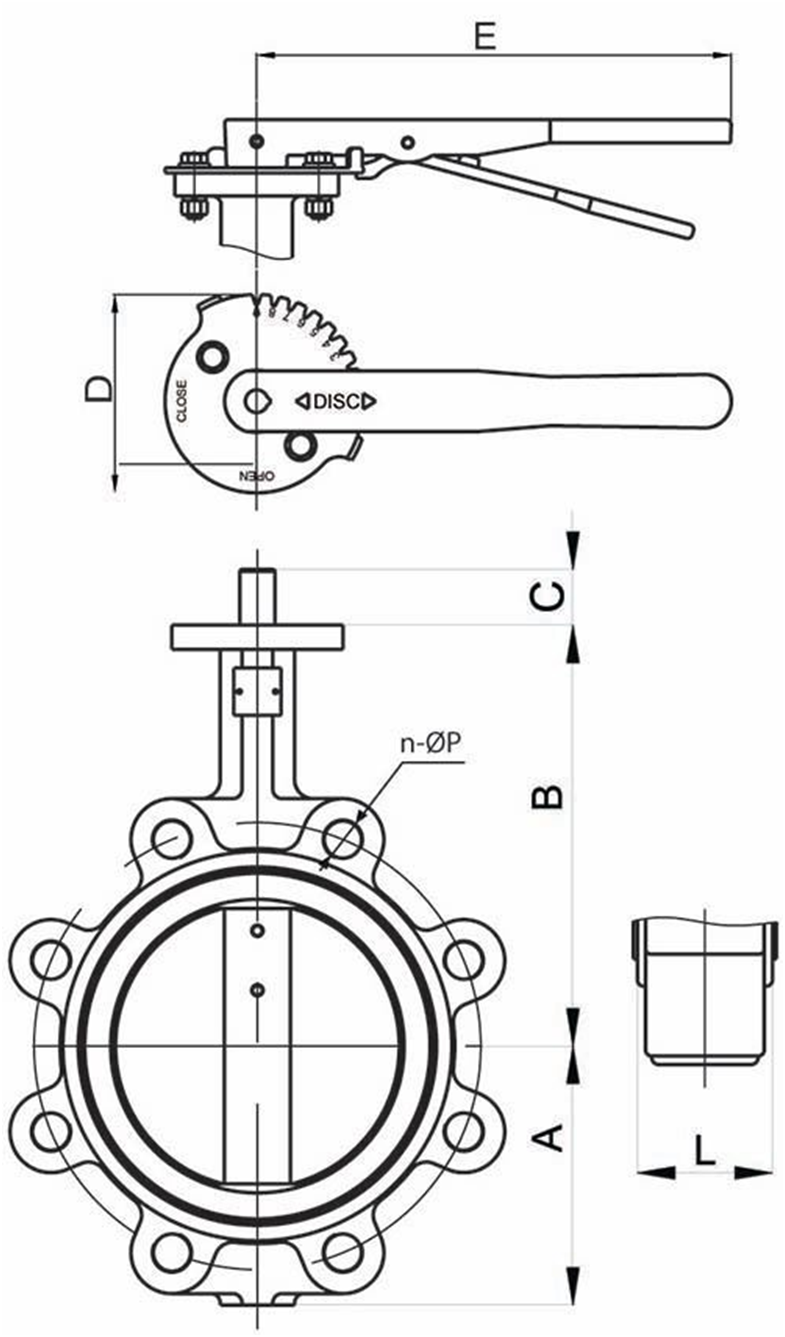

Válvula de mariposa tipo lug

1.    Standard & brige Drilling (en inglés)

• Normas: EN 593 / ISO 5752 / BS 5155 / AWWA C504

• Perforación de bridas: DIN 2501 / BS 4504 / ANSI B16.1

2.    Calificaciones de presión

• Presión de trabajo: 10 bar / 16 bar / 25 bar

• Presión de prueba: 15 bar / 24 bar / 37,5 bar

• Presión de prueba del sello: 11 bar / 17.6 bar / 27.5 bar




3.    materiales

• Cuerpo: hierro dúctil (DI)/hierro fundido (CI)/acero al carbono/acero inoxidable

• Disco: hierro dúctil (DI)/acero inoxidable 304 / acero inoxidable 316 / bronce de aluminio

• Eje: acero inoxidable 410/416/420

• Asiento: EPDM/NBR

• Recubrimiento: epoxi unido a fusión, interno y externo ≥ 250 ≥ m




4.    Características principales

1. El diseño tipo Lug permite la instalación entre dos bridas o como una válvula de servicio sin salida.

2. Cierre herméa las burbujas con material de asiento elástico que garantiza un par de funcionamiento bajo y una fuga nula.

3. Múltiples opciones de materiales se adaptan al agua, aguas residuales, agua de mar, ácidos, álcalis, y la mayoría de los medios industriales.

4. Plataforma de montaje ISO 5211 para la instalación directa de actuadores neumáticos, eléctricos o manuales.

5. El asiento reemplazable de fácil mantenimiento y el diseño modular minimiel tiempo de inactividad.




5.    Aplicaciones típicas

• Agua potable y alcantarillado

• Sistemas de HVAC

• Tuberías industriales generales

• Tratamiento químico

• Plantas de desalinización

• Generación de energía eléctrica

• Pasta y papel

• Explotación minera




6.    Resumen de datos técnicos

La válvula de mariposa de clip, como equipo de control de fluidos indispensable en el sistema de tuberías industriales, desempeña un papel clave en muchos campos con su diseño estructural único y excelente rendimiento.

Desde el punto de vista estructural, la válvula de mariposa de clip opuesto adopta un diseño de clip opuesto, con orejas convexas a ambos lados del cuerpo de la válvula, que se sujetan entre las pestañas de la tubería a través de pernos, lo que facilita la instalación y ahorra espacio. Como componente central, la placa de mariposa gira alrededor del eje del vástago de la válvula para lograr la apertura y el cierre de la válvula. este diseño hace que la válvula se mueva rápidamente durante el proceso de apertura y cierre y sea fácil de operar.

En términos de rendimiento, la válvula de mariposa de clip ha tenido un buen desempeño. Tiene un buen rendimiento de sellado, utiliza materiales de sellado flexibles como caucho, puede lograr cero fugas en una variedad de condiciones de trabajo, garantizando efectivamente la seguridad y estabilidad del transporte de fluidos. Al mismo tiempo, el par de operación de la válvula es pequeño, lo que puede realizar fácilmente la adaptación de varios métodos de conducción, como manual, eléctrico y neumático, para satisfacer las necesidades de control en diferentes escenarios. Además, la válvula tiene una estructura compacta y un peso ligero, lo que reduce los costos de transporte e instalación.

En el campo de la aplicación, las válvulas de mariposa de clip son ampliamente utilizadas. En el sistema de abastecimiento de agua y drenaje, se utiliza para controlar la apertura y el ajuste del flujo de agua. En el sistema de calefacción, ventilación y aire acondicionado, se puede ajustar el flujo de aire y agua para lograr un control preciso de la temperatura y la humedad. En los campos de la industria química, el petróleo, la electricidad y otras industrias, la válvula de mariposa de clip puede adaptarse a condiciones de trabajo complejas como corrosividad, alta temperatura y alta presión para garantizar el transporte seguro de medios y el progreso sin problemas del proceso.

En resumen, la válvula de mariposa tipo clip se ha convertido en una opción ideal para el control de fluidos de tubería con sus ventajas de estructura exquisita, rendimiento confiable y aplicación flexible, proporcionando una fuerte garantía para el funcionamiento eficiente y estable de diversas industrias.
