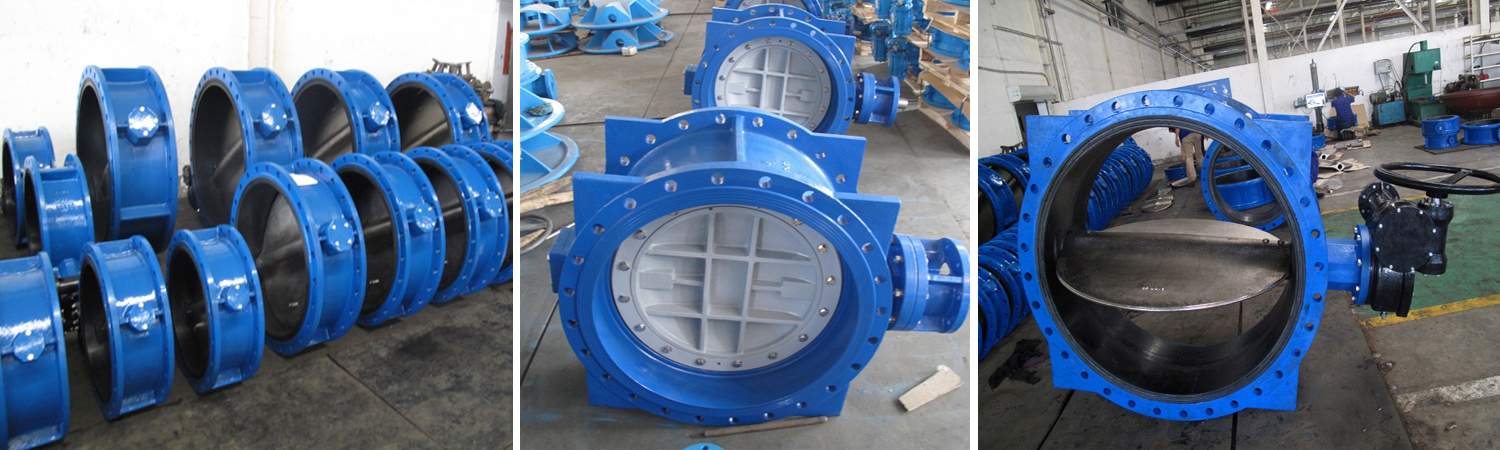

Válvula de mariposa excéntrica de doble brida

Norma: en593 / ISO 5752 / bs5155 / Awwa c504

La perforación de la brida cumple con Din 2501, bs4504, ANSI b16.1

Presión de trabajo: 10 bar / 16 Bar / 25 Bar

Presión de ensayo:

Carcasa: 15 bar / 24 Bar / 37,5 Bar

Sello: 11 Bar / 17,6 Bar / 27,5 Bar

Tipo: doble brida excéntrica, doble brida concéntrica

Materiales:

Cuerpo principal: di / ci / acero al carbono / acero inoxidable

Pétalos: di / acero inoxidable 304 / 316, bronce de aluminio

Eje: acero inoxidable 410 / 416 / 420, asiento: epdm / nbr

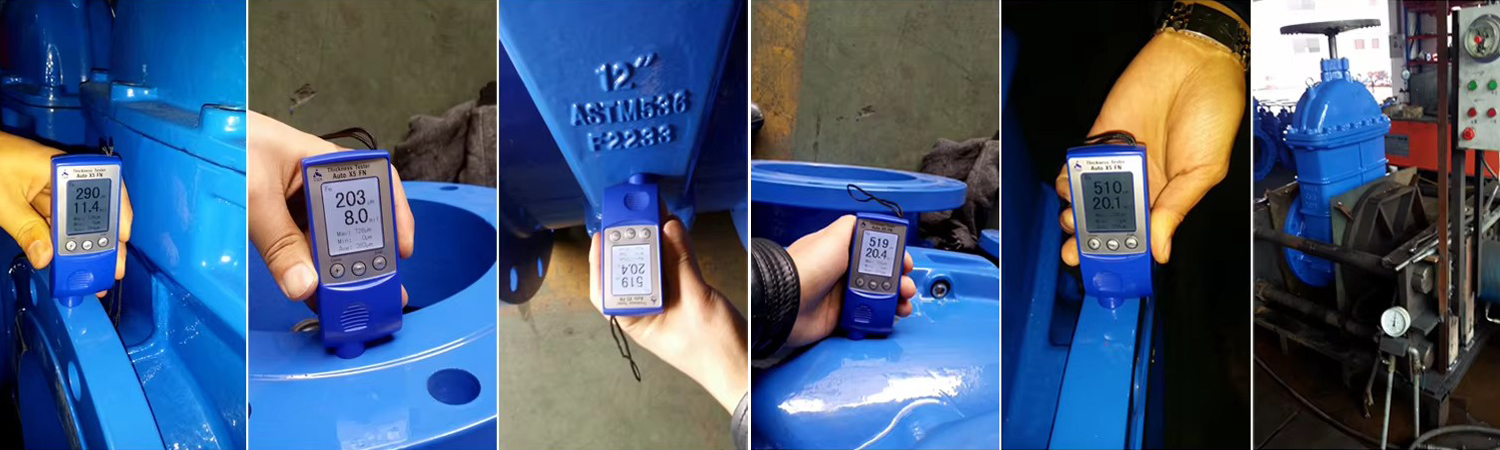

Recubrimiento: recubrimiento de resina fundida por dentro y por fuera, con un espesor mínimo de 250 micras

Con su diseño único y excelente rendimiento, la válvula de mariposa excéntrica de doble brida se ha utilizado ampliamente en los campos industrial y civil.

Su ventaja central proviene de tres estructuras excéntricas: el eje del vástago se desvía del Centro de la placa de mariposa y el Centro de la tubería, la superficie de sellado es cónica y excéntrica, y el Centro de rotación de la placa de mariposa se desvía de la línea central del canal de flujo. Esto permite que la placa de mariposa se desprenda del asiento antes de moverse cuando la válvula está abierta y cerrada, reduciendo así la fricción, reduciendo el par de operación y alargando la vida útil.

En términos de rendimiento, la eficiencia de sellado de la válvula es alta, y el diseño excéntrico hace que la placa de mariposa produzca una presión específica de sellado mayor y uniforme cuando se cierra el asiento, que es adecuada para escenarios de alta presión y altos requisitos de sellado, como gas y productos químicos; Las características de bajo par le permiten adaptarse a dispositivos de accionamiento de baja potencia, ahorrando costos y consumo de energía; El desgaste extremadamente pequeño se combina con materiales de alta calidad para garantizar un rendimiento estable durante el proceso de apertura y cierre frecuentes y reducir significativamente los costos de mantenimiento. Al mismo tiempo, puede adaptarse a diversas condiciones de trabajo, como agua, vapor y medios corrosivos, con un rango de temperatura de trabajo de unos - 40 ° C a 450 ° c, y una amplia gama de aplicaciones de presión.

En términos de aplicación, se utiliza para el control preciso del flujo y la prevención de fugas en obras de abastecimiento de agua y drenaje; Garantizar el transporte seguro de materias primas y productos en la industria petroquímica; Ajustar el agua de enfriamiento y el vapor en la industria eléctrica; Controlar el flujo de agua caliente en el sistema de calefacción para reducir la pérdida de calor.

Con una capacidad de control de fluidos eficiente y confiable, la válvula de mariposa excéntrica de doble brida se ha convertido en una parte importante del sistema de tuberías.
