Válvula de mariposa

La Válvula mariposa es una válvula utilizada para aislar o regular el flujo de fluidos en el sistema de tuberías.

Estructura

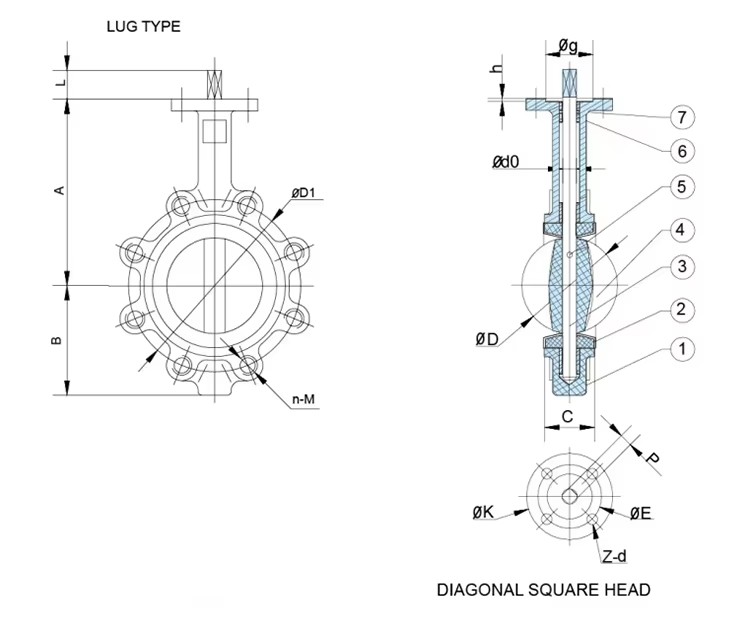

Se compone principalmente del cuerpo de la válvula, el vástago de la válvula, el pétalo de la válvula y el anillo de sellado 1. El Cuerpo de la válvula está hecho de material duro para albergar y proteger los componentes internos. El pétalo es un componente clave para controlar el flujo de líquido y se instala en el vástago. Cuando la válvula está cerrada, el anillo de sellado proporciona sellado entre el borde del disco y el cuerpo de la válvula.

Principio de funcionamiento

El disco se encuentra en el Centro de la tubería y gira en torno al eje. Cuando el pétalo es perpendicular a la dirección de flujo, la válvula está cerrada, bloqueando completamente el canal de líquido. Cuando el disco es paralelo a la dirección del flujo, la válvula está completamente abierta, permitiendo que el líquido fluya con la menor resistencia. Además, el disco se puede girar a la posición media para reducir el flujo.

Ventaja

La válvula de mariposa tiene varias ventajas, incluyendo bajo costo, peso ligero, tamaño compacto y fácil instalación 1. También tienen velocidades de apertura y cierre relativamente rápidas y requieren un par de operación más bajo.

Deficiencias

Una desventaja es que incluso si la válvula se abre, siempre habrá alguna caída de presión en el flujo, porque el pétalo siempre está presente en el flujo. Además, las válvulas mariposa pueden no ser adecuadas para aplicaciones de alta presión y alta temperatura, y su rendimiento de sellado puede verse afectado por factores como la presión y la temperatura del fluido.

Aplicación

Son ampliamente utilizados en petróleo, industria química, metalurgia, construcción y tratamiento de agua. En la industria petrolera y química, se utilizan para controlar y cortar los medios en tuberías de transporte de petróleo y gas, tanques de almacenamiento y hornos de calefacción. En la industria del tratamiento del agua, se utilizan para controlar y cortar los medios en equipos de tratamiento del agua como plantas de tratamiento de aguas residuales y plantas de desalinización.
